使用“创建复合材料”插件创建用户材料。

Abaqus/CAE 中的“创建复合材料”插件使您可以选择各种不同的材料和分析选项。

材料和分析选项包括：

• 选择分析中要使用的复合材料（必须在 Abaqus/CAE 外部使用 复合材料管理器 创建兼容 Helius PFA 的材料特征化）
• 可以选择四种单位制
• 可以选择主材料方向
• 失效平织特性的计算方法
• 包含静水压力引起的材料强度增强
• 刚度降级方法（瞬时、基于能量或无）。
• 包含失效前非线性
• 设置基体和纤维成分刚度失效后的降级比（传统降级）或降级能量（基于能量降级）
• 可以创建用于提供纤维和基体成分应力和应变的其他输出变量

使用这些选项，您可以针对问题需求定制一个特定分析。有关可用选项的详细讨论，请参考《Helius PFA 用户手册》。

注： 有两种 Helius PFA 插件。“创建复合材料”插件适用于基于层的材料，“创建粘性材料”插件用于定义粘性材料。

创建材料

在以下步骤中，为板创建用户材料，渐进式失效分析要求使用“创建复合材料”插件。

1. 从主工具栏中依次选择“插件” > “Autodesk” > “创建复合材料”。显示“创建复合材料”插件。
2. 从“材料库”列表中，选择您在上一节（即 Tutorial_1）中创建的材料。
   注： 特定于该材料的单位制相关工程常量将在对话框中列出以供查看。
3. 从“选择模型单位”列表中，选择“lb/in/R”。
   • 有 4 种单位制可供选择。默认单位制为 N/m/K。
4. 选择“1”作为纤维方向。
   • 2 也可以用作纤维方向，但与 1 方向相比，它还需要其他复合铺层取向。一般而言，建议将 1 用作纤维方向，以便保持模型之间的一致性。然而，有时由于复杂的模型几何图形和截面取向限制的组合，使得无法在 Abaqus 中创建某一取向以允许 1 方向作为纤维方向。在这种情况下，可能需要使用 2 方向作为纤维方向。
5. 接受“分析条件”和“输出”选项的其余默认设置。

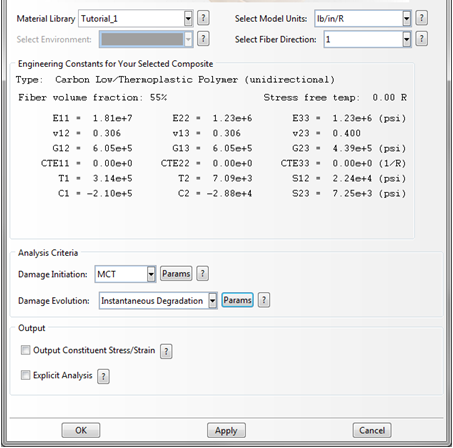

6. 应该会出现如下对话框。
7. 单击“确定”。

完成这些步骤后，会创建用户材料。此材料用于定义板的复合铺层。
