划分零件的网格

创建用于几何体的网格。

在划分复合板网格时，使用全局种子大小 0.2 确保网格精细到足以捕获位置和失效传播，但网格的粗略程度却只允许较短的求解时间。

1. 依次单击“主菜单” > “预处理器” > “网格划分” > “网格工具”。
2. 要设置全局种子大小，请单击“全局大小控制”旁边的“设置”按钮、在“大小”输入框中输入 0.2，然后单击“确定”。
3. 选择“十六进制”和“扫掠”单选按钮，然后单击“扫掠”按钮。

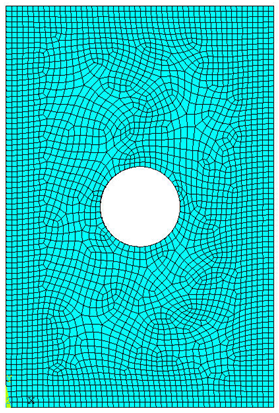

4. 选择图形窗口中的零件，然后单击“体积扫掠”对话框中的“确定”。现已对零件划分网格，应类似于如下所示的网格。
