定义载荷

创建第二个边界条件,以便在板的顶部表面上施加垂直位移。

板由施加的位移加载,因为它带来的失效过程比使用作用力的类似载荷所带来的要更平缓。当一个简单的结构(例如此复合板)开始在作用力的作用下失效时,它将迅速失效。发生这种情况是因为载荷将随着结构的承载能力降低而继续增加。借助位移控制的载荷,可实现在允许较慢的失效速率的结构失效时,结构承载的载荷随之降低。

首先,耦合约束已应用于顶部表面上的节点,这些节点允许对后期处理过程中的总反作用力进行简单测定。

  1. 依次选择“预处理器” > “耦合/Ceqn” > “耦合自由度 w/Mstr”

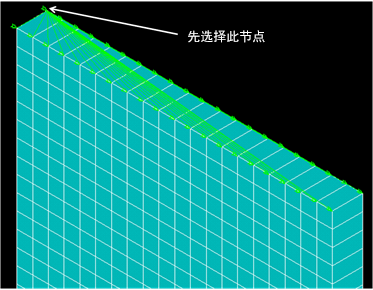

  2. 拾取板顶部表面上的所有点,从而确保拾取的第一个节点是下图所示的节点。单击“确定”
  3. 将参照编号设置为 20,将自由度标签设置为 UY。单击“确定”完成耦合定义。
  4. 由于耦合约束,应用于下方亮显节点的 Y 方向位移将导致相同的 Y 方向位移应用于约束定义中的其余节点。

  5. 依次选择“预处理器” > “载荷” > “定义载荷” > “应用” > “结构” > “位移” > “节点上”,然后选择如下所示的节点。
  6. 应用值为 0.06UY 值,然后单击“确定”
