定义字段输出请求

为了使用 Abaqus/Viewer 查看纤维和基体失效状态以及 Helius PFA 生成的全局失效循环次数，必须请求在 Abaqus 输出 (.odb) 文件中打印状态变量 (SDV)。

1. 打开“编辑字段输出请求”对话框，方法是从主工具栏中依次选择“输出” > “字段输出请求” > “管理器”，然后在显示的对话框中选择“编辑”。
2. 修改选定的输出请求，以便仅显示 S、E 和 U。

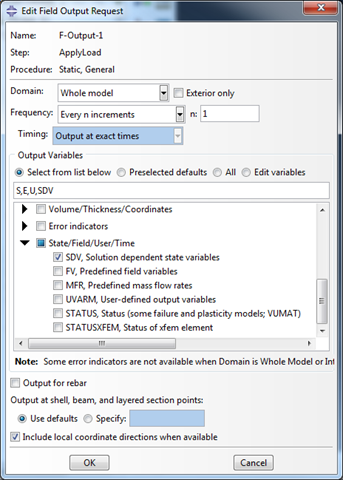

3. 通过选中 SDV 框将 SDV 添加到“输出变量”列表，如下所示。状态变量现在将显示在 Abaqus 输出 (.odb) 文件中。
4. 单击“确定”。
