应用边界条件

创建用于固定板的底部表面的边界条件。

1. 切换到“载荷”模块。
2. 在模型树中双击“BC”图标 ，或从主工具栏中依次选择“BC” > “创建”。将显示“创建边界条件”对话框。
3. 命名边界条件为“底部”，然后单击“继续”以接受 Mechanical 和 Symmetry/Antisymmetry/Encastre 的默认选择。确保已选择初始步骤。

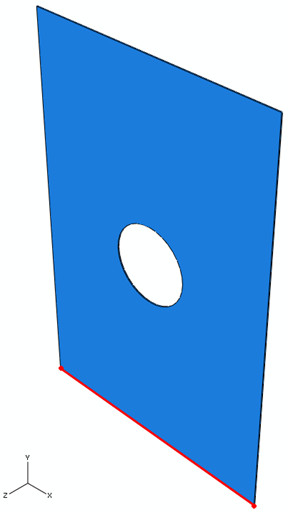

4. 从视口中选择板的底部表面作为边界条件的区域，如下所示。确保选择的是底部表面而不是底部表面上的某条边。单击视口中的“完成”按钮。
5. 在显示的对话框中，选择“PINNED (U1 = U2 = U3 = 0)”选项，然后单击“确定”。
