划分零件的网格

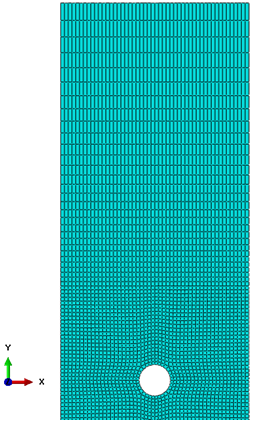

网格和零件几何图形。

由于本教程中使用分层单元，因此使用扫掠网格定义一致的顶部和底部单元面。使用边缘种子保持模型大小。

1. 切换到“网格”模块。
2. 依次单击“网格” > “控制”，然后选择板的所有区域。将网格技术更改为扫掠，将算法更改为中轴，并且重定义扫掠路径，这样所有区域的扫掠方向都采用全局正 Z 方向。
3. 为零件指定（“网格” > “单元类型”）C3D8R 单元。
4. 将全局种子大小（“种子” > “零件”）设置为 0.03。

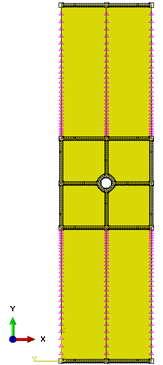

5. 使用 4 个和 30 个单元的单个偏移比偏移如下所示的红色边（“种子” > “边”）。
   • 确保红色边的偏移方向为此类方向：靠近板的顶部和底部的种子最为密集，如下所示。
6. 使用 1 个单元生成与全局 Z 轴平行的边，以便在板的厚度方向上有一个单元。
7. 划分零件的网格（“网格” > “零件”）。网格如下方第二张图所示。总共应有 5468 个单元。
