创建截面

创建了零件和材料后，需要定义并分配层和粘性单元的截面。

1. 切换到“特性”模块。
2. 对于层截面，创建名为 Ply_Section 且使用材料 XAS_913C 的实体均质截面（“截面” > “创建”）。将 Ply_Section 分配到层单元（“分配” > “截面”）。
3. 对于粘性截面，创建名为 Cohesive_Section 且使用材料 Cohesive_Material 和面力分离响应的其他粘性截面。指定初始厚度为 1.0。将 Cohesive_Section 分配到粘性单元。
   注： 在使用 Helius PFA 粘性材料时始终使用面力分离响应，并始终指定 1.0 的初始厚度。

若要给层和粘性截面定向，必须创建基准坐标系并将其分配到零件。

4. 使用名为 Ply_Coord 的 3 点方法创建基准坐标系（“工具” > “基准”）。使用点 0, 0, 0 作为原点、使用点 1, 0, 0 作为 X 轴点，并使用点 0, 0, -1 作为 X-Y 平面上的点。

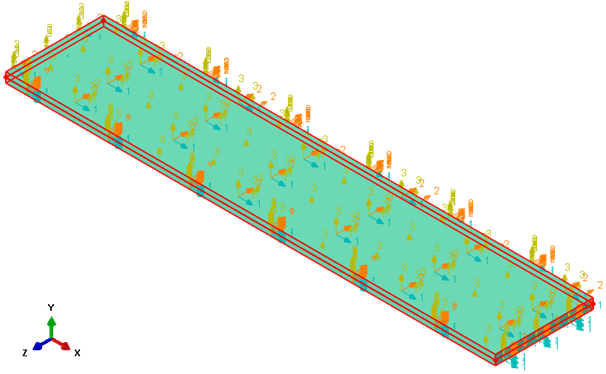

5. 将该坐标系分配到整个零件（“分配” > “材料取向”）。取向如下所示。
