创建模型几何图形

定义零件几何图形通常是开发有限元模型的第一步。

此处，定义了板几何图形，以便生成三维零件。

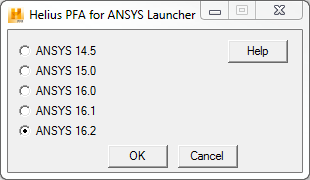

1. 使用 Helius PFA for ANSYS 启动器工具打开 ANSYS Mechanical APDL，如下所示。此工具将通过必要的环境变量启动 ANSYS，从而使 Helius PFA 与 ANSYS 一起运行。
   • 此工具随产品一起安装，并且位于以下路径：

     %install_dir%\bin\ansys-helius-launcher.exe

   • 也可以通过依次转到“开始” > “所有程序” > “Autodesk Helius PFA 2016” > “ANSYS APDL 启动器”，或单击桌面图标来找到它



2. 在 ANSYS Mechanical APDL 产品启动程序中单击“运行”按钮。将显示 ANSYS GUI。
3. 依次单击“主菜单” > “预处理器” > “建模” > “创建” > “体积” > “块” > “按 2 角和 Z”。
4. 在显示的对话框中，输入以下值并单击“确定”：
   • WP X = 0
   • WP Y = 0
   • 宽度 = 0.254
   • 高度 = 0.381
   • 深度 = 0.001016
5. 依次单击“主菜单” > “预处理器” > “建模” > “创建” > “体积” > “圆柱体” > “实心圆柱体”。
6. 在显示的对话框中，输入以下值，然后单击“确定”：
   • WP X = 0.127
   • WP Y = 0.1905
   • 半径 = 0.0381
   • 深度 = 0.001016
7. 依次单击“主菜单” > “预处理器” > “建模” > “运算” > “布尔” > “减” > “体积”。
8. 从“图形”窗口选择板。将显示一条消息，提示在此位置处有两个体积。确保体积 1 是拾取的体积，然后单击“确定”。
9. 在“减去体积”对话框中单击“确定”。
10. 从图形窗口中选择圆柱体。确保体积 2 是拾取的体积，然后单击“确定”。

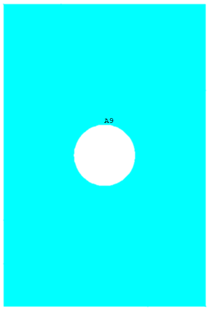

11. 在“减去体积”对话框中单击“确定”。板几何图形现已定义。板应如下所示。
