定义复合铺层

复合铺层截面可在创建零件和材料之后创建。

复合铺层编辑器用于创建层以及向这些层指定材料和取向。此步骤将创建并定义表示板铺层的复合铺层。

1. 依次选择“主菜单” > “预处理器” > “截面” > “壳” > “铺层” > “添加/编辑”。
2. 由于板的厚度有八层，因此请单击“添加铺层”按钮，直到有八个铺层为止。
3. 为所有厚度值都输入 0.000127。

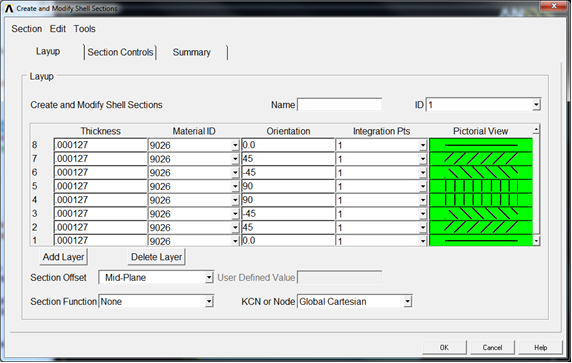

4. 分别为 1 到 8 层输入取向：0、45、-45、90、90、-45、45、0。为每个层指定单个积分点。应该会出现如下对话框。请注意，“材料 ID”值可能会有所不同，具体取决于您的材料库中的材料。
5. 单击“确定”。
