定义载荷

创建第二个边界条件，以便在板的顶部表面上施加垂直位移。

1. 在模型树中双击“BC”图标 ，或从主工具栏中依次选择“BC” > “创建”。将显示“创建边界条件”对话框。
2. 将边界条件命名为 TopLoad，然后在“所选步长类型”列表中选择“位移/旋转”。单击“继续”。

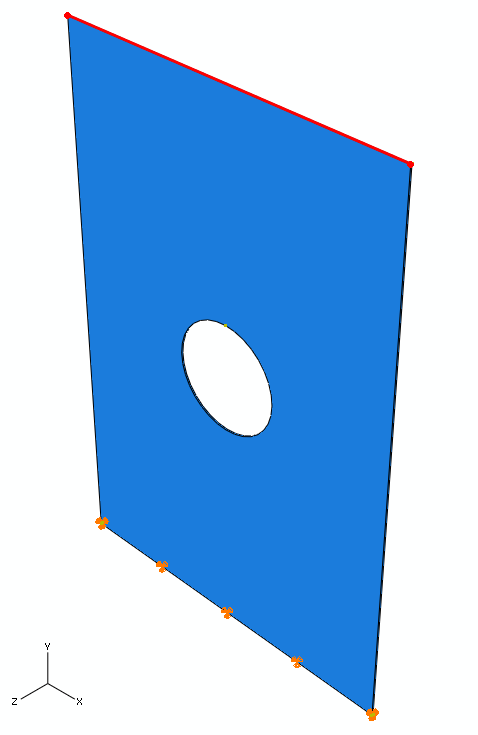

3. 从视口选择板的顶部表面，如下图所示的边界条件区域一样。确保选择顶部表面，而非顶部表面的一个边缘。单击视口中的“完成”按钮。将显示“编辑边界条件”对话框。
4. 在 U2 字段中输入值 0.08，然后单击“确定”。
