在第一个教程中，复合板的有限元模型在 Abaqus/CAE 中创建，并使用 Helius PFA 进行分析，以模拟板的渐进式失效响应。本教程说明如何修改现有 Abaqus 输入文件以与 Helius PFA 兼容。Abaqus 输入文件基于教程 1 的问题，但所有特定于 Helius PFA 的修改已被忽略。所以，此模型的网格、铺层、尺寸等与教程 1 中的网格、铺层、尺寸等对于教程 1 中的模型。
在本教程中，以下 Abaqus 输入文件的部分将进行修改以适应 Helius PFA：
- 材料定义
- 截面定义
- 步长定义
- 输出定义

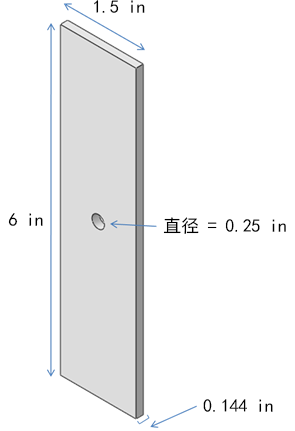

模型基于来自美国国家航空研究院 (NIAR) 的样板级测试结果。具体地说，它以一个空心拉伸 (OHT) 板为基础，该拉伸板由与 NIAR 确定的实验结果做过比较的 T700/2510 制成。板铺层为 [45/0/-45/90]3S，板的尺寸如下所示。
可在此处下载本教程所使用的未经修改的 Abaqus 输入文件 (Tutorial_2_Abaqus.inp)。
