定义复合铺层

在创建了零件和材料后，会创建复合铺层部分。

复合铺层编辑器用于创建层并向这些层指定材料和方向。

1. 切换到“特性”模块。
2. 使用基准 CSYS - 3 点方法创建基准坐标系（“工具” > “基准”），以 0, 0, 0 为原点、0, 1, 0 为 X 轴点，并且 -1, 0, 0 作为 X-Y 平面点。
3. 依次选择“复合材料” > “创建”来创建新的复合铺层。将铺层命名为 Plate_Layup、将“初始层计数”设置为 24，并选择“实体”“单元类型”。
4. 在“编辑复合层”工具中，选择整个板作为“区域”、选择 Tutorial_1 作为“材料”、输入 1 作为“单元相对厚度”，并根据铺层为每个层输入“旋转角度”[45/0/-45/90]_3S。
5. 选择在步骤 2 中创建的基准坐标系作为“铺层方向”。

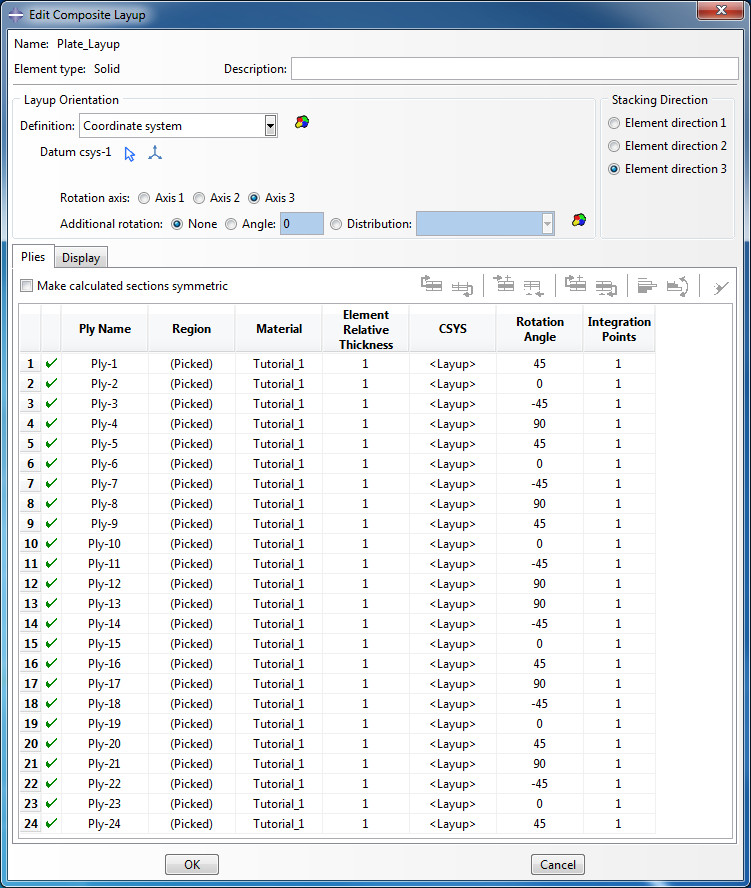

6. 应该会出现如下对话框。
7. 单击“确定”。
