锥角和斜度符号以比率、百分比值或代码（例如莫尔斯数字）的形式显示锥角和斜度符号。
符号表示锥度，而
符号表示斜度。
| 符号 | 图例 |
|---|---|
 |
|
AutoCAD Mechanical 能够确定用户正在注释的对象是锥度还是斜度，并自动计算斜度/锥度率。若要使 AutoCAD Mechanical 进行此操作，请在 AutoCAD Mechanical 提示用户执行操作时，拾取基线并将符号附着到斜度/锥度对象。如果未拾取基线，则 AutoCAD Mechanical 会假定用户要手动指定斜度。

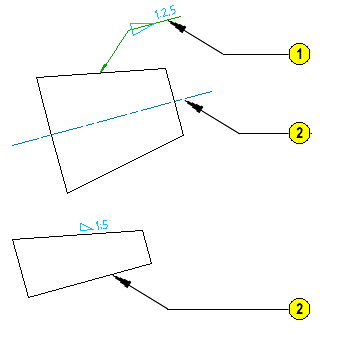

拾取要附着到的锥度/斜度对象后，绘图区域会显示符号的预览。移动十字光标时，符号的方位会自动改变。用户可以沿斜度放置带引线的符号（典型情况是锥度符号），也可以放置不带引线的符号（典型情况是斜度符号）。
如果当 AutoCAD Mechanical 提示用户选择基线时，用户选择了有效的基线，则 AutoCAD Mechanical 会自动将锥度符号的参照线与基线对齐，以使它们彼此平行。如果未拾取基线，则在将符号放置在绘图区域中后，可以手动对齐参照线，并从列表中拾取相应的符号。
AutoCAD Mechanical 允许用户从下拉列表中拾取特殊字符（例如度数符号）并将其作为标注文字的一部分插入。（可选）用户可以将标注文字作为理论上精确的值来显示。
仅当创建符号时，自动斜度计算才可用。默认情况下，AutoCAD Mechanical 会显示计算出的值，但是用户可以覆盖该值。即使覆盖了计算出的值，该值仍然可通过下拉列表取得。通过此功能，用户可以恢复至计算出的值（如果需要）。在编辑已放置在绘图区域中的符号时，下拉列表将不可用。
支持的绘图标准
- ASME Y14.5M - 1994
- BSI ISO 3040 - 1990
- CSN ISO 3040 - 1994
- DIN 406 第 11 部分 - 1992
- GB 4458.4 - 2003
- GB/T 15754 - 1995
- ISO 3040:2009(E)
- JIS B 0001-2000
