增强可视化系统和图形的步骤

Inventor 提供了简单的、易于使用的可视化效果以在视口中启用真实外观模型。可用的效果取决于图形硬件的功能、操作系统以及“应用程序选项”“硬件”选项卡中的 Inventor 图形硬件设置。

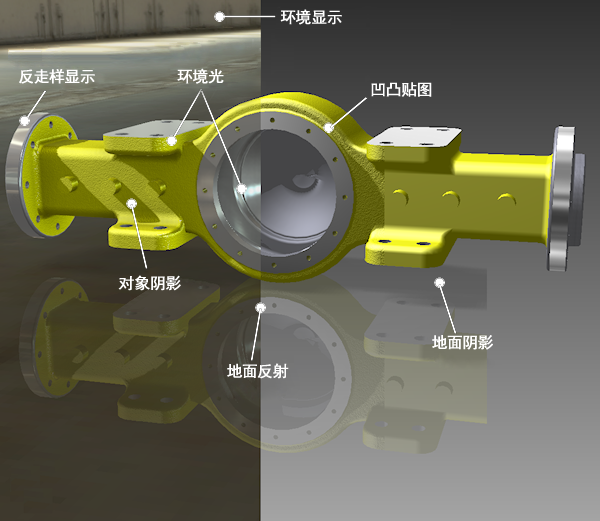

下图展示了在各个 Autodesk 功能级别上可以体验到的视觉效果，下表则指定了每个级别的最低系统要求。

图形硬件设置	质量	性能	性能	性能	保守
Autodesk 功能级别	高级 4_1	完整 3_1	中等 3_0	基本 2_0	旧版
图形功能	DirectX 11 Shader Model 4.0	DirectX 10.1 Shader Model 3.1	DirectX 10.1 Shader Model 3.0	DirectX 10.1 Shader Model 2.0	DirectX 10.1 固定功能流水线
图形硬件内存	512 MB（最好为 1 GB）	512 MB	512 MB	256 MB	128 MB
图形硬件版本	2008 或更高	2005 或更高	2005 或更高	2003 或更高	1998 或更高

可以通过以下两种方式查找您系统的 Autodesk 功能级别：

• 转至“应用程序选项”|“硬件”|“诊断”。当使用对话框中“硬件”选项卡上的“性能指标”或“质量”设置时，将显示 Autodesk 功能级别。
• 从命令提示运行单机版 AdskDiagOutput 工具。该工具将报告您系统的 Autodesk 功能级别以及其他系统和图形硬件相关的信息。
