关于使用网格几何图元

可以导入和导出网格几何图元，添加定位特征，约束网格几何图元，测量、创建曲面等。

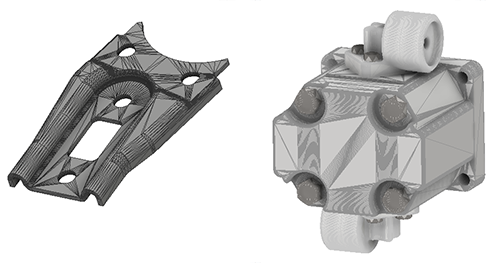

网格几何图元是三维模型的常用交换货币。网格数据尽管能够以 CAD 本机格式存储，但经常以 STL 或 OBJ 等中性格式进行交换或共享。

使用网格数据作为部件中的参考几何图元，以提供设计零部件的空间参考，从而消除后续修订成本。

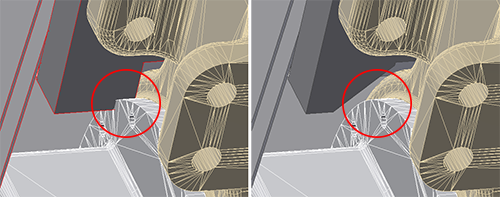

由于网格数据由三角形组成，因此数据的导出分辨率会通过工程图标注影响数据的显示和解读。网格几何图元显示的保真度各有不同，具体取决于数据分辨率和使用这些数据的 Inventor 文档。

您可以像使用实体或曲面几何图元那样，采用同样的方式来使用网格几何图元。例如，您可以：

• 互操作性和协作
  • 将 OBJ 或 STL 几何图元导入到零件或部件模型
  • 以 OBJ、STL 或 DWF 格式导出几何图元（实体、曲面或网格）
• 零件和部件造型
  • 从选定的网格镶嵌面创建面
  • 添加与网格几何图元关联的定位特征
  • 在网格平面上创建二维草图
  • 将网格边和顶点投影到二维草图中
  • 使用剖视图
  • 对网格几何图元使用测量距离或角度命令
  • 将外观指定给网格对象
  • 定义和使用视图表达
  • 对网格几何图元使用“装配”、“联接”和“约束”命令以推断关系
• 表达视图
  • 将采用与处理实体对象相同的方式来处理网格对象，并且可以像任何其他对象一样来调整网格对象的位置
  • 网格对象点和边可用于调整方向

视图导航

当使用动态观察、平移和缩放导航视图时，我们建议您将模型显示设置为“着色”视觉样式。网格模型由多个面、边和顶点组成，它们可能会影响某些显示任务的图形性能。

使用“网格”和“拟合网格面”进行绘图的示例

方案：我有一个部件，其中包含低分辨率网格参考几何图元。在部件工程图中，我需要在网格参考几何图元的孔中心和我设计的实体零部件中的特征之间添加尺寸。

对于低分辨率网格，将无法使用孔中心线进行标注，因为细分太粗糙。我如何解决此问题以达到绘图目的？

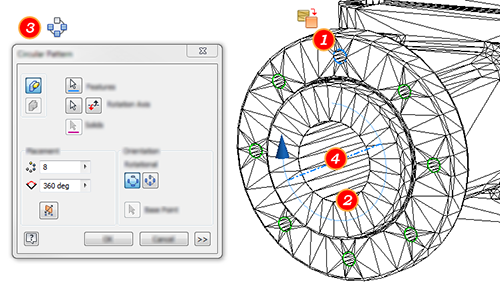

1. 在网格模型中，使用“拟合网格面”可以为阵列中具有尺寸的一个安装孔创建曲面，我需要参考该安装孔。
2. 使用“拟合网格面”创建其轴将用于阵列的铸孔。
3. 启动“放射形阵列”命令，然后选择在步骤 1 中创建的安装孔面。
4. 单击“旋转轴”，然后选择铸孔曲面。
5. 单击“确定”。
6. 我可以使用绘图工具在包含边界对象的网格和零件的实体模型之间添加尺寸。
