在本任务中，我们将学习用于旋转和缩放模型的各部分的工具。您可以使用导航栏、SteeringWheel、鼠标右键上下文菜单或功能区中的工具。以下说明针对的是功能区。
确保已打开先前任务中的模型。
- 单击
。 - 单击模型上的任意位置，然后按住鼠标左键并移动鼠标。模型将以中心点为轴心旋转。这在研究零件几何时非常有用。
- 使用
“ViewCube”，单击“主视图”，将模型返回其原始取向。
通过单击 ViewCube 的其他五个面可快速切换到模型的其他视图。
- 此视图可通过单击
进行调整。单击并拖动模型，直到模型到达所需位置。 - 单击

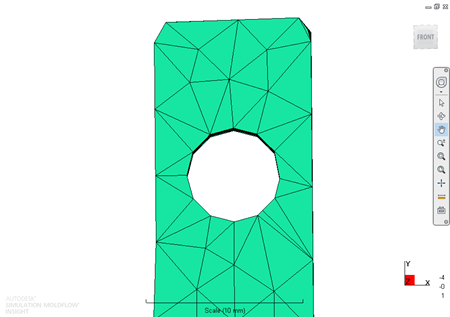

。按住鼠标左键，选择模型中左上角孔周围的区域。所选区域将展开并填满“模型”窗格。
- 单击

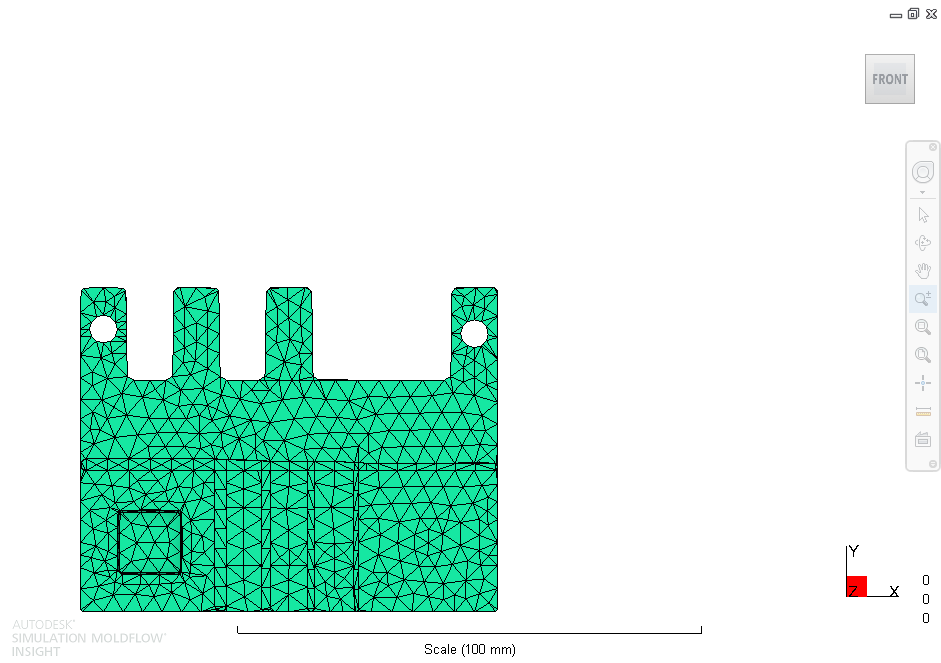

。单击并向下拖动“模型显示”面板，缩小图像，直到整个模型都可见。
现在，模型显示在面板的下角中。
- 旋转模型（请参阅步骤 1）。模型绕面板的中心旋转。
- 可通过单击
选择轴心点。单击模型的右上角，然后再次旋转零件。
此功能用于帮助研究局部状态。
- 若要将模型返回到原始状态，可使用 ViewCube 选择“主视图”，然后单击
。
