滑动多边形边

可以使用“边”(Edge)变换约束或“滑动边工具”(Slide Edge Tool),在多边形网格上重新定位所选的边或循环边。

“边”(Edge)变换约束可以与移动、旋转和缩放工具一起使用。与旋转或缩放工具一起使用时,“边”(Edge)变换约束可用于拉直循环边,从而改善模型的边流。

使用“边”(Edge)变换约束滑动多边形边

  1. 选择要在多边形网格上滑动的边。

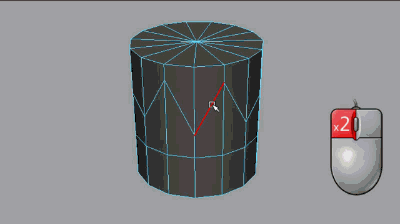

    可以按住 Shift 键并选择边或者双击以选择整个循环边。请参见选择循环边

  2. 双击工具箱中的变换工具。
  3. 在显示的“工具设置”(Tool Settings)中,从“变换约束”(Transform Constraint)下拉菜单中选择“边”(Edge)
  4. 执行下列操作之一:
    • 使用移动工具操纵器可沿连接的边滑动边。

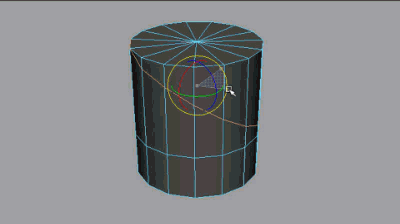

    • 使用旋转工具操纵器可滑动循环边。
    • 使用缩放工具操纵器可滑动循环边。
  5. “工具设置”(Tool Settings)“建模工具包”(Modeling Toolkit)窗口中,从“变换约束”(Transform Constraint)下拉菜单中选择“禁用”(Off)以变换没有约束的组件。
    提示: 用鼠标中键单击“建模工具包”(Modeling toolkit)中的变换约束按钮 ,以切换上一选择。

使用“滑动边工具”(Slide Edge Tool)滑动多边形边

  1. 选择要在多边形网格上滑动的边。

    可以按住 Shift 键并选择边或者双击以选择整个循环边(请参见选择循环边)。也可以使用“对称”(Symmetry)选择边。

  2. 选择“网格工具 > 滑动边工具”(Mesh Tools > Slide Edge Tool) >
  3. 按住鼠标中键并拖动以滑动选定的边。

    与选定边关联的顶点沿它们的共享垂直边移动。

    提示: 按住 Shift 键以沿各个顶点法线移动边/循环边。
    提示: 如果目前已启用“对称”(Symmetry),则沿对称线的相应边将以镜像方式移动。
