配置文件的各个部分

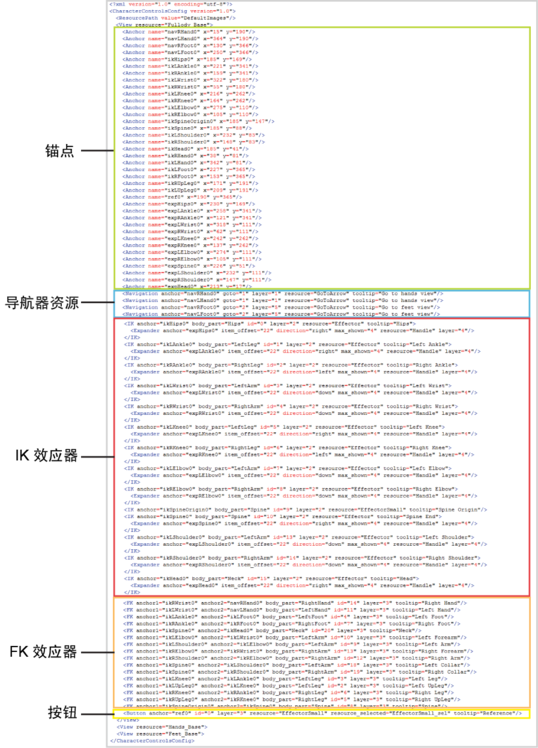

下图显示了 CharacterControlsConfig.xml 文件中的全身视图并亮显其主元素。

注： CustomRigControlsConfig.xml 文件包含相同的主元素。

主元素

配置文件中的每个视图均使用以下主元素：

元素	说明
<ResourcePath>	标识包含图像资源的目录。
<View resource>	包含视图的所有元素并标识背景图像。

定位点

配置文件基于定位点、二维 X 和 Y 坐标（用于定义布局中其他元素的位置）的概念构建。

属性	描述
<name>	为定位点提供一个名称。
<x>	定位点的 X 坐标。
<y>	定位点的 Y 坐标。

您可以向定位点附加导航器资源或 IK 效应器。

导航器资源

导航器资源表示可以在布局中打开一个不同视图的按钮 。

属性	描述
<name>	为该导航器资源提供一个名称。
<goto>	此数字标识已连接到导航器资源的视图。
<layer>	此数字与指定给导航器资源的层对应。 提示： 分层系统可以让您在布局中将不同的元素彼此层叠。
<resource>	用于导航器资源的图像的名称。
<tooltip>	导航器资源的注释文本。当您将光标悬停在布局中的导航器按钮上方时会显示此文本。

IK 效应器

属性	说明
<anchor>	标识定义 IK 效应器位置的定位点。
<body_part>	标识 IK 效应器的身体部位关键帧组。例如，左腿、右腿、右臂或左臂。请参见操纵和关键帧模式。
<id>	IK 效应器的内部 ID。
<layer>	此数字与指定给 IK 效应器的层对应。
<resource>	用于 IK 效应器的图像的名称。
<tooltip>	IK 效应器的注释文本。当您将光标悬停在布局中的 IK 效应器上方时会显示此文本。

您可以向 IK 效应器附加效应器控制柄。<Expander> 元素具有以下属性：

属性	说明
<anchor>	标识定义效应器控制柄位置的定位点。
<item_offset>	此数字表示附加效应器控制柄和第一个附加效应器之间的偏移（以像素为单位）。
<direction>	指示控制柄在哪个方向展开：上、下、右或左。
<max_shown>	设置可以添加到展开的控制柄的附加效应器的最大数目。
<resource>	用于效应器控制柄的图像的名称。

FK 效应器

FK 效应器是程序效应器，且不基于图像。使用两个定位点来定义效应器的起点和终点。

提示： 您可以通过将 FK 效应器附加到与 IK 效应器相同的定位点来重用定位点。这样，当 IK 效应器移动时，FK 效应器也会随之移动。以下示例将重用 ikRWrist0 定位点，该定位点也在上述 IK 效应器定义中使用。

属性	说明
<anchor1>	在布局中定义效应器开始位置的定位点。
<anchor2>	在布局中定义效应器结束位置的定位点。
<body_part>	FK 效应器的身体部位关键帧组。例如，左腿、右腿、右臂、左臂。请参见操纵和关键帧模式。
<id>	此数字是指定给 FK 效应器的内部 ID。
<layer>	此数字与指定给 FK 效应器的层对应。
<tooltip>	FK 效应器的注释文本。当您将光标悬停在布局中的 FK 效应器上方时会显示此文本。

按钮

CustomRigControlsConfig.xml 文件中使用 <Button> 元素，而不是 <IK> 元素，但二者有很多相同的属性：

属性	说明
<anchor>	标识定义按钮位置的定位点。
<id>	按钮的内部 ID。
<layer>	此数字与指定给按钮的层对应。
<resource>	单元未被选中时使用的图像。请参见单元状态。
<resource_selected>	单元被选中时使用的图像。请参见单元状态。
<resource_active>	单元被指定时使用的图像。请参见单元状态。
<tooltip>	按钮的注释文本。当您将光标悬停在布局中的按钮上方时会显示此文本。
