重新划分表面网格区域的网格

使用此对话框可以更改表面网格或柱体的某一区域的边长度。

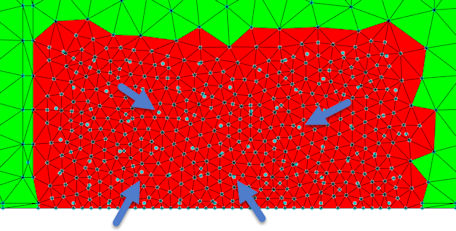

使用 “重新划分网格”命令更改已定义区域的网格的边长度。例如，提高包含小形体的区域的网格精确度。

对表面网格的某个区域重新划分网格的步骤：

1. 请确保“选择面向着屏幕的实体”选项 （“几何”选项卡 > “选择”面板 > “选择面向着屏幕的实体”）已关闭。
2. 确认“层”窗格中的所需层处于活动状态。

3. 单击 （“网格”选项卡 > “网格编辑”面板 > “高级” > “重新划分网格”）。

4. 如有必要，请使用 Ctrl 键选择要重新划分网格的实体。
5. 输入目标的“边长度”
6. 单击“预览”或使用“缩放”滑块来预览更改。



7. 单击“应用”。
   注： “重新划分网格”命令不支持 3D 模型。对于 3D 模型，请使用“重新划分四面体的网格”工具。
