定义局部坐标系

对零件施加的载荷或约束作用于基准坐标系的 X、Y 和 Z 方向以外的方向上时，使用局部坐标系 (LCS) 可大大简化这种约束或载荷的设置。

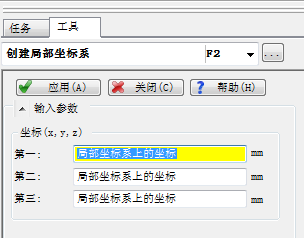

1. 选择“”（“几何”选项卡 > “局部坐标系”面板 > “创建局部坐标系”）以打开“创建局部坐标系”对话框



2. 在对话框底部的“过滤器”下拉列表中，选择在模型窗格中单击时要捕捉到的模型实体的类型。
3. 使用键盘依次在 3 个坐标框中输入所需坐标，或在模型窗格中单击所需位置。
4. 单击“应用”以创建局部坐标系。
5. 单击“关闭”以关闭“创建局部坐标系”对话框。
