以 CAD 格式输出翘曲形状

可以采用原生 CAD 格式输出模型的翘曲和/或偏差形状，以便能够在其他应用程序中将其打开。

1. 确保将原始 CAD 模型导入方案时，选择默认的“使用 Autodesk Moldflow Design Link 直接导入”选项；
2. 请勿从方案中删除原始 CAD 模型；
3. 以标准方式导出翘曲形状。在“输出翘曲网格/几何”对话框的“格式”下，选择“CAD 文件”。
4. 设置“方向”和“比例因子”。
   注： 确保比例因子不太大。它可能会导致面自相交。使用这些面无法创建有效的实体模型，并且 CAD 模型输出将失败。
5. 您可将模型导出为 .sat (v7) 或 .step 文件。

注： 要使此功能正常工作，高质量的 CAD 模型必不可少。多次转换可能会导致 CAD 模型存在缺陷。此外，重建细长面可能会失败。

部分导出

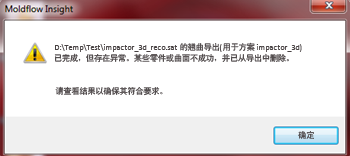

如果无法重建所有表面，则输出部分重建的模型。发生这种情况时，一旦输出完成，将显示类似如下的消息：

确保在继续任何操作前检查 CAD 软件中的模型。
