展开选择为同一条边上的节点

使用 “同一条边上的节点“工具可以选择某个形体边上的所有节点。

例如，在应用边界条件前，使用该工具选择所有边节点。

“同一条边上的节点”工具适用于以下网格类型：

• 中性面
• 双层面
• 3D

限制： 此功能不适用于柱体。当希望节点按连接顺序列出时，不能使用该工具

1. 确保相关的层都可见。未选定不可见的节点。
2. 在所需的边的内部选择一个节点。请不要选择角。
   注： 如果边的弯曲幅度过大或网格单元太大，请使用 Ctrl 键在边上选择多个节点。
3. 单击 （“网格”选项卡 > “选择”面板 > “展开为”），然后从下拉菜单中选择 “同一条边上的节点”。

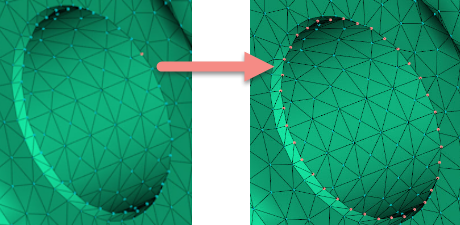

   所有节点将立即处于选中状态。
