磁通量密度结果显示模具中的磁场。
获得此结果
网格类型：
双层面
3D
分析序列，包括：
- 冷却 (FEM)
默认情况下，“方案任务”窗格中不显示此结果。您可以在运行分析后，通过单击
（）将其创建为“新图”。“磁通量密度”将在“可用结果”中列出。
使用此结果

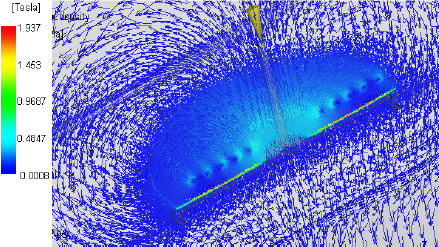

图 1 为此矢量图的示例，其中颜色表示磁场的强度，矢量方向指示模具中彼此交互的磁场的方向。某些情况下，模具中某些区域的磁场可以相互抵消，导致在这些区域中产生的焦耳热很小。磁场的强度也可能由于为镶件选择的材料而降低。如果存在上述情况，则可从此图中看到。
在趋肤深度区域中或在非常接近与零件接触的镶件的趋肤层中，磁场强度应最高。如果这些地方的强度不是很高，则使用其他材料或其他几何重新设计模具。
图 1：模具中磁通量密度结果
检查事项
- 磁场应井然有序，且矢量应遵循模具中的特定等值线，即所有矢量指示的磁场方向均相同。
- 磁场的强度应显示镶件区域中的低强度区域。如果显示有，则可能表示磁场彼此抵消，或为镶件选择的金属不理想。
如果出现的图形杂乱无章，请检查模型。如果结果看起来正确但磁场强度很低，请考虑重新定位镶件或更改镶件材料。
