使用“偏移”工具

使用“偏移”命令，既可以基于表面网格单元的原始距离为它们应用偏移距离，也可以沿表面法线方向为它们应用偏移距离。

使用“偏移”命令时，还可以更改周围的区域以平滑两个表面之间的过渡。使用该工具，可以尝试形体的新标注或厚度并测试对结果的影响。

要访问此面板，请单击 （“网格”选项卡 > “网格编辑”面板 > “高级” > “偏移”）。

1. 单击 （“网格”选项卡 > “选择”面板 > “选择面向着屏幕的实体”）仅偏移模型的一侧。

2. 单击 （“网格”选项卡 > “网格编辑”面板 > “高级” > “偏移”）。
3. 单击“选择要移动的三角形”，然后选择要在模型上移动的三角形。根据需要使用 Ctrl 键或“展开选择”工具。
4. 输入距原始位置的偏移距离。
5. 单击“应用”。

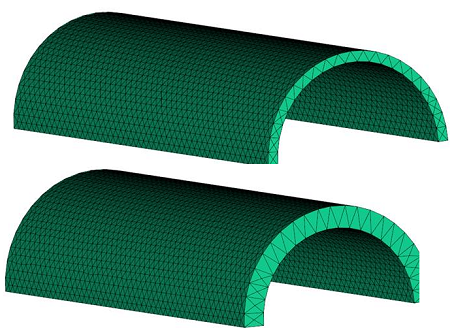

弯曲面的厚度更改

重要： 应用偏移后，受影响区域的边界条件可能会更改。在应用偏移后，检查所有边界条件并根据需要重新指定它们。同样，如果柱体与受影响区域中的任意节点相连，则一些柱体单元可能会产生扭曲。手动编辑这些柱体单元，或者重新创建曲线。
