创建 3D 管道网格

使用“3D 管道网格”工具对 3D 管道划分网格。我们强烈建议您使用它，而不是输入已划分网格的 3D 管道道，因为 Autodesk Moldflow Insight 内所用的 CFD 网格生成器会自动使用层的增强功能。

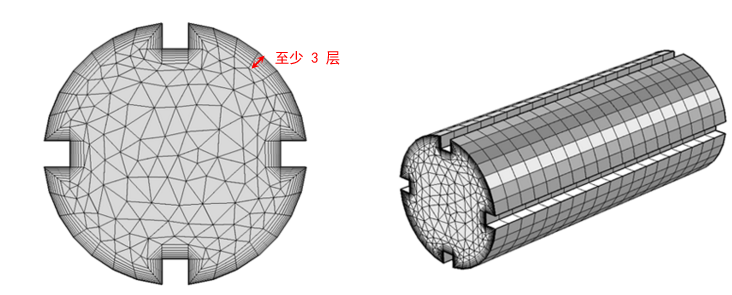

CFD 网格生成器在法线或内部层和表面之间提供至少三层

在尝试使用“3D 管道网格”工具前，检查是否满足以下要求：

• 方案中存在零件模型，并已划分网格。
• 分析序列包括“冷却 (FEM)”分析。
• 零件的注射位置已设置。
• 随形冷却主体的 CAD 表示是在方案中，并且其特性已设为“管道(3D)”。它可能是部件的一部分，或者您可能已使用 （“主页”选项卡 > “输入”面板 > “添加 3D 管道”）将其进行输入。
• 已指定“管道(3D)入口”和“管道(3D)出口”（（“边界条件”选项卡 > “冷却”面板 > “管道(3D)入口/管道(3D)出口”））。随形冷却入口和出口的数目应相等。

1. 单击 （“网格”选项卡 > “网格”面板 > “3D 管道网格”）。
2. 检查“生成 3D 管道网格”对话框中的默认值。
3. 对所有值进行相应设置后，请单击“立即划分网格”。
   注： 在使用 3D 四面体单元对随形冷却管道划分网格时，将使用柱体单元对任何可见的常规冷却管道划分网格。
