组

组提供了一种在以后重新选择一组节点或单元的便捷方法。本页讨论的命令要求首先在模型上生成网格。

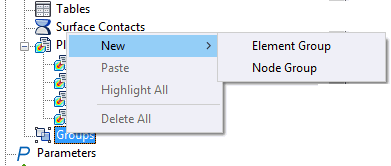

“组”树项目如下图所示：

在“组”上单击鼠标右键后，可从关联菜单访问以下选项：

• 新建：

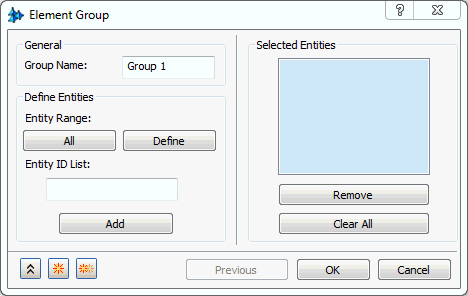

  • 单元组：创建由一组指定单元构成的组。



    使用以下两种方法之一，将单元添加到“选择的实体”列表：

  • 以图形方式选择所需单元，方法是逐一单击模型上的单元。
  • 如果您知道单元 ID，请在“实体 ID 列表”字段中键入它们，并使用空格或逗号分隔多个值。然后单击“添加”。

    选定的单元将以绿色亮显。

  您还可以在“亮显单元”对话框中创建一个单元组。（请参见“单元”页面上的“亮显”项目符号。）

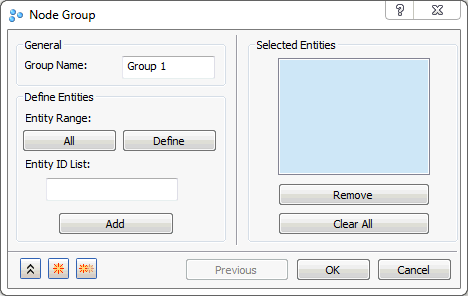

  • 节点组：创建由一组指定节点构成的组。



    使用以下两种方法之一，将节点添加到“选择的实体”列表：

  • 以图形方式选择所需节点，方法是逐一单击模型上的节点。
  • 如果您知道节点 ID，请在“实体 ID 列表”字段中键入它们，并使用空格或逗号分隔多个值。然后单击“添加”。

    每个选定的节点均标有一个黄色“X”。

  您还可以在“亮显节点”对话框中创建一个节点组。（请参见“节点”页面上的“亮显”项目符号。）

• 全部亮显：切换所有单元和节点亮显的可见性。
• 全部删除：允许删除所有的现有组。程序将提示您确认删除操作。

当前，以下对话框支持组：

• 表面接触（自动模式）
• XY 图
• 亮显节点
• 亮显单元
