全局网格设置

有两种方式可以编辑模型网格设置：

• 在 CommandManager 的“Autodesk Nastran In-CAD”选项卡中单击“网格设置”。
• 在浏览器（模型树）的“网格模型”上单击鼠标右键，然后从关联菜单中选择“编辑”（假定“切换到”“网格设置”选项处于激活状态）。

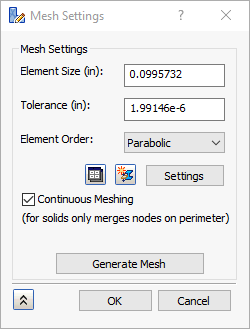

将显示下图所示的“网格设置”表单，因为这是“编辑”命令的默认选择。

• 单元大小：模型的全局单元大小。此字段的初始值为默认大小，可根据模型的维度进行更改。
• 容差：调整该网格容差值可帮助您生成零件的网格，否则将无法生成网格。
• 单元阶：抛物线或线性单元。
• 网格表 ()：此图标允许从全局“网格设置”切换到“网格表”。
• 新建理想化 ()：此图标允许创建新的理想化。

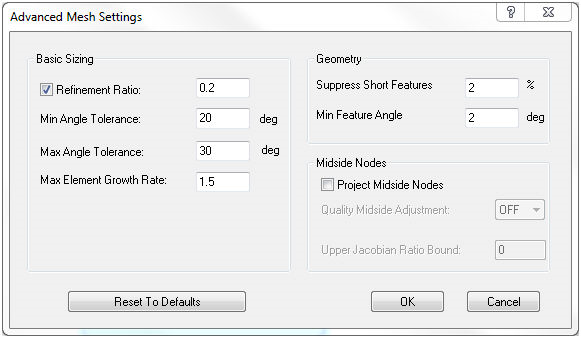

• 设置：此按钮允许定义“高级网格设置”，如下图所示。



  • 基本尺寸：
    • 细化率：更改网格大小可获得更高的均匀性。网格单元大小会因边、曲线、孔和凹凸等而发生变形。细化率越大，网格大小越大。
    • 最小角度容差：控制网格单元的最小角度的允许更改量。
    • 最大角度容差：控制网格单元的最大角度的允许更改量。最大角度容差越大，生成的网格化分布越均匀。
    • 最大单元增长率：增长系数越大，网格单元大小越大。随着增长系数的增加，较小的网格单元将越来越集中到实体（孔、凹凸等）。
  • 几何体：
    • 抑制短特征：抑制或掩盖小特征（如孔、凹凸等）。
    • 最小特征角：控制各种特征（如边、孔和凹凸等）周围的网格单元的角度。
  • 中间节点：
    • 投影中间节点：将中间节点添加到网格。这会影响沿着曲线和边的单元。关闭时，可能无法看见完整的网格线。
    • 质量中间调整：控制中间调整并调整网格（如果有必要）。
    • 雅可比比率上限：控制质量中间调整的比率。

    以下是几种网格类型的图示。

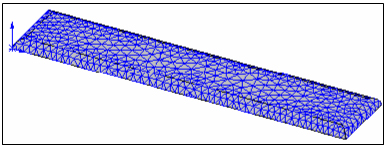

    四边形和三角形组成的平面网格：

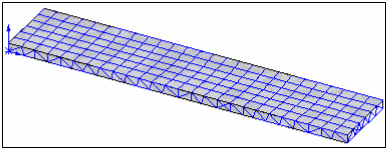

    实体网格：



• 连续网格生成：此复选框将对壳单元启用连续网格生成，并且在为实体单元指定的容差范围内合并节点。
• “生成网格”按钮可生成零件或部件的网格。

网格表

可通过访问“网格表”，采用以下两种方式来基于每个零件定义网格设置：

• 在浏览器的“网格模型”上单击鼠标右键，然后激活“网格模型”“切换到”“网格表”选项。接下来，再次在“网格模型”上单击鼠标右键，然后从关联菜单中选择“编辑”。
• 在 CommandManager 的“Autodesk Nastran In-CAD”选项卡中单击“网格表”。

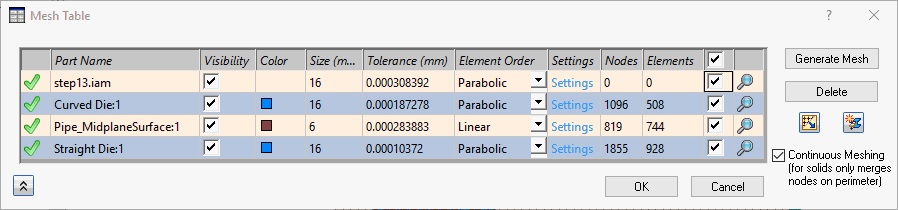

将显示以下对话框：

• 复选标记图标 () 表示已将特定零件网格化。
• 零件名称：提供添加到“网格表”的零件的信息。
• 可见性：用于在对应零件上将网格可见性切换为“打开”和“关闭”的复选框。
• 颜色：显示为作为网格的对应零件分配的物理属性颜色。
• 大小：模型的全局单元大小。此字段的初始值为默认大小，可根据模型的维度进行更改。
• 单元阶：抛物线或线性单元。
• 设置：如上文所述，允许在“全局网格”部分下定义更多高级网格设置。
• 节点和单元：给出零件网格各自的节点和单元的数量。
• ：该复选框列用于选择所有或个别零件以进行编辑。您既可以针对单个零件切换复选框的状态，也可以单击标题中的复选框，以通过一次单击操作选择或取消选择所有零件。当一个或多个框处于选中状态时，以下操作可用：
  • 和 按钮可用。单击这些按钮，将分别针对选定零件生成网格或删除网格。
  • 如果已选中两个以上的零件，则编辑某一设置（“可见性”、“颜色”、“大小”、“容差”或“单元阶”）会导致新的值或状态应用到单个操作中所有选中的零件。但是，无法针对多个零件编辑高级设置。这些框必须处于取消选中状态，才能单击“设置”和访问“高级网格设置”对话框。
• 缩放 ()：单击此图标可将模型视点缩放至该特定零件。
• 网格设置 ()：单击此图标可从“网格表”切换到全局“网格设置”。
• 新建理想化 ()：此按钮允许创建新的理想化。
• 连续网格生成：此复选框将对壳单元启用连续网格生成，并且在为实体单元指定的容差范围内合并节点。
