生成 Nastran 文件

此选项可生成“Nastran 文件”选项卡的 Nastran 卡片板，卡片板允许对 Nastran 批量数据文件进行高级更改。

在 Nastran 文件所作的与图形用户界面 (GUI) 中可用功能相关的更改将反应到用户界面中。

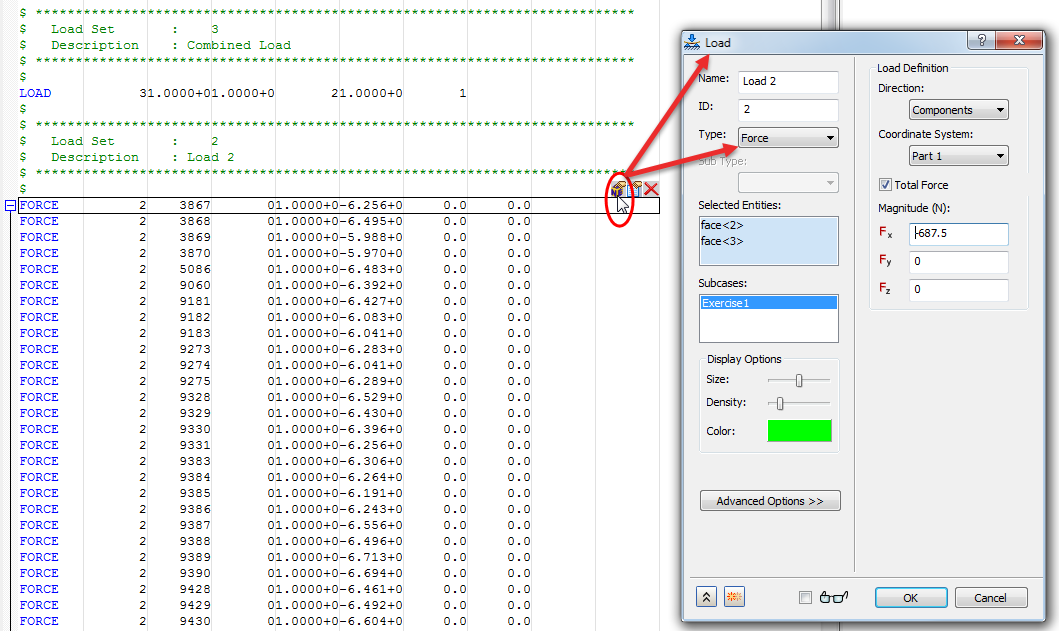

可以从批量数据文件的其他项跳转到已创建项的程序部分或对话框。例如，在 Nastran 文件中选择力载荷并单击最左侧的图标，该图标显示在“力”卡的右侧。将出现一个“载荷”对话框（其中显示选定的力），您可以根据需要编辑载荷。

注： 选择卡时所显示的三个图标（见上图）的定义如下：

• 左侧图标：跳转到已创建卡的关联对话框或程序部分。
• 中间图标：编辑卡
• 右侧图标：删除卡

也可以通过以下方式创建 Nastran 文件：在模型树的空白区域上单击鼠标右键，然后从关联菜单选择“生成 Nastran 文件”。

可使用以下工具栏来编辑生成的 Nastran 文件。

• 运行 Nastran 文件：将当前 Nastran 批量数据文件发送到 Autodesk Nastran 解算器。
• 保存 Nastran 文件：允许以其他文件名保存当前批量数据文件。
• 插入新卡片：生成新的批量数据项。
• 更新 Nastran 文件：当未能立即显示更改或“批量数据”页面为空白时，将刷新批量数据文件。
• 显示/隐藏宽字段标记：隐藏或显示批量数据文件的字段标记。它包含 3 个设置：
  • 关闭
  • 窄（每 8 个字符）
  • 宽（每 16 个字符）
• 全部展开/收拢：允许展开和收拢所有批量数据项。
• 添加书签：允许在批量数据文件中的特定位置做标记。
• 清除书签：删除已创建的书签。
• 上一书签：循环切换到上一个书签。
• 下一书签：循环切换到下一个书签。
• 查找：在批量数据文件内查找文本。
• 显示行号：隐藏或显示批量数据文件的行号。
