此命令仅适用于 Autodesk Nastran In-CAD for Inventor。该命令在 SolidWorks 内不可用。
注： SolidWorks 结构构件受 In-CAD 支持。但是，它们在“理想化”对话框中进行定义，并且无法使用仅适用于 Inventor 用户的结构构件命令进行操作。

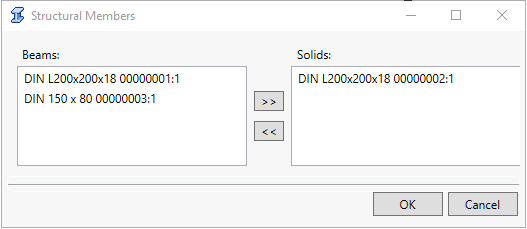

使用 Inventor 结构件生成器创建的组件将在“结构构件”对话框内列出。在此处，您可以选择是否使用梁单元或实体单元来表示每个杆件。要访问此对话框，请在“Autodesk Nastran”功能区选项卡中依次单击“准备”
“结构构件”。
- 梁：在左侧的框（梁）中列出要使用梁单元表示的结构构件。
- 实体：在右侧的框（实体）中列出要使用实体单元表示的结构构件。
- 使用这两个列表框之间的双箭头键，可以将选定的杆件从其中一个列表框移至另一列表框。

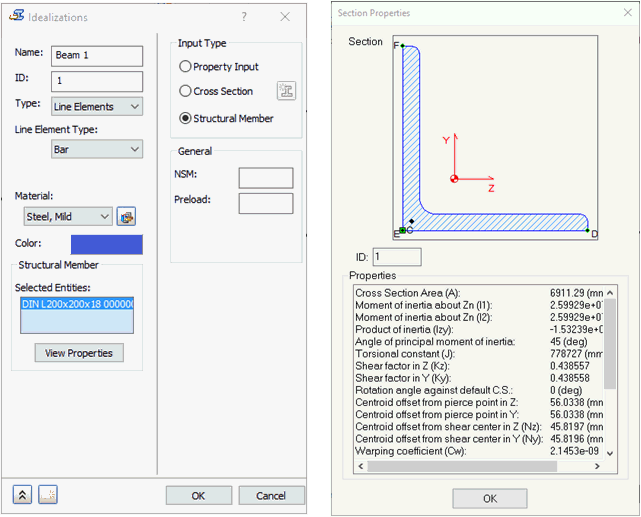

相应的条目将在 Autodesk Nastran 模型树中“理想化”下的“实体”和/或“梁”子分支下进行创建。单击“查看特性”可访问结构构件的“截面特性”对话框。

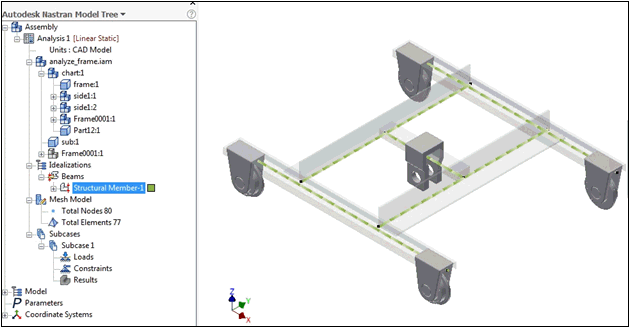

下图显示了一个具有使用结构件生成器创建的杆件的 Inventor 模型示例。杆件由梁单元表示，如模型树中所示：
