编辑

单击功能区的“分析”面板中的“编辑”按钮，或在树顶部的“分析”上单击鼠标右键，然后选择“编辑”以打开“分析”对话框。

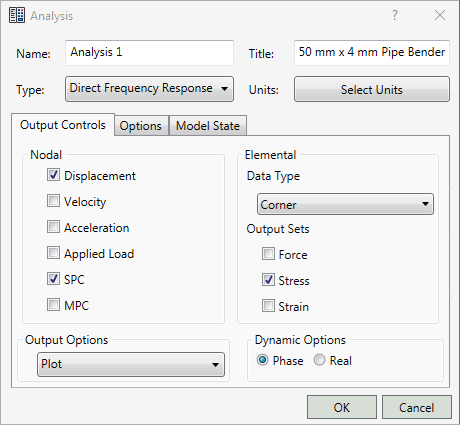

这样，您将可以编辑上图所示的功能（名称、标题、类型、节点和单元输出控制、输出选项以及动力学选项）。此页面还将介绍其他对话框选项卡（“选项”和“模型状态”）中的附加设置。具体显示的哪些选项取决于所选择的分析类型。

• 名称：用于标识模型树中的分析的名称。
• 标题：此标题将显示在分析报告的顶部。
• 类型：从下拉菜单中选择所需的分析类型。
• 选择单位：提供在分析对话框中定义单位体系的选项。

• 单位体系：
  • CAD 模型：指在 CAD 环境的“文档设置”中定义的默认单位系统。
  • SI：指 MKS 系统（米、千克、秒、牛顿、开尔文和度）。
  • 已修改的 SI：指已修改的 MKS 系统（毫米、吨、秒、牛顿、开尔文和度）。
  • 英制：指英制/IPS 单位体系（英寸、每平方英寸磅数、秒、磅、华氏度和度）。
  • CGS：指用于将标准单位设置为厘米、克、秒、达因、摄氏度和度的系统。
• “输出控制”选项卡（请参考上图）：
  • 节点：允许请求所有的节点结果：位移、已应用的载荷、SPC、MPC 和栅格点力平衡。对于热分析，可以请求温度和 SPC 热流。而对于动力学分析，可以请求速度和加速度。
  • 单元：允许同时请求力、应力和应变。对于热分析，可以请求热通量。
    • 数据类型：选择是在单元角还是在质心处输出数据。
    • 输出集：允许同时请求力、应力和应变。对于热分析，可以请求热通量。
  • 输出选项：允许定义绘制、打印、冲压、冲压和绘制。
  • 动力学选项：包含“相位”和“实际”单选按钮。仅当将分析类型设定为“频率”和“随机响应”时才显示这些按钮。它还包含“PSD 输出控制”按钮，该按钮将在将分析类型设置为“随机响应”时显示。

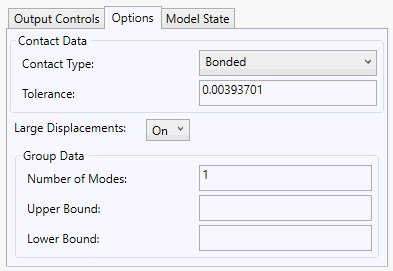

• “选项”选项卡：



  • 接触数据：允许设置默认设置以生成自动接触。

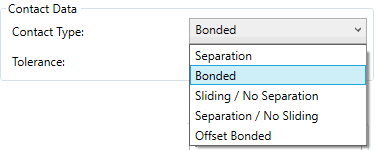

    • 接触类型：定义 CAD 模型的配合部件之间的自动接触。下图显示了可用选项。



    • 容差：允许使用容差范围内的面生成自动接触。
  • 大位移：此选项用于所有非线性分析（非线性静态、非线性屈曲、非线性瞬态响应和自动化冲击分析 (AIA)）。
    • 打开：求解中包括大位移和从动力效果及差动刚度。
    • 关闭：求解中不包括大位移和从动力效果及差动刚度。
  • 组数据：包含线性和非线性屈曲分析的特征值数据。
    • 绘制：仅将结果输出写入结果中性文件系统。
    • 打印：将结果输出写入模型结果输出文件和结果中性文件系统。
    • 冲压：同时也将结果输出附加到模型结果冲压文件。
    • 冲压和绘制：包含冲压和绘制行为。

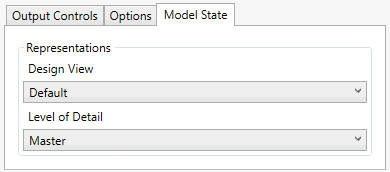

• “模型状态”选项卡（仅限 Inventor）：Autodesk Nastran In-CAD 支持在 Autodesk Inventor 中定义的表达。此功能允许您快速隐藏/取消隐藏或抑制/取消抑制部件或子部件中的零件。



  • 表达：
    • 设计视图：此下拉菜单列出您在 Inventor 中创建的设计视图表达。在这些视图中，如果某些零部件不需要特定视图和分析，它们将不可见。隐藏的零件仍然会参与分析。
    • 详细等级：此下拉菜单列出您在 Inventor 中创建的详细等级表达。在这些视图中，不需要的零部件将被抑制，或者部件零件替换为单个零件表达。抑制的零件不会参与分析。
