默认设置

单击功能区的“系统”面板下的“默认设置”按钮。

“默认设置”包含以下选项：

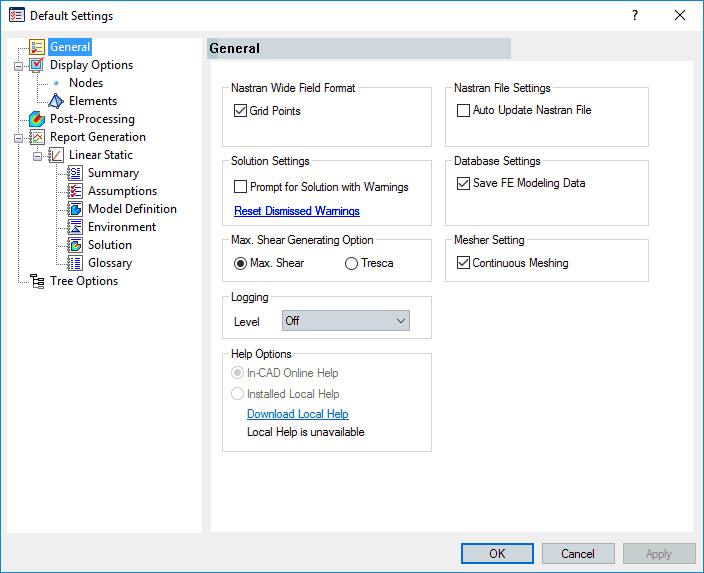

• 常规 - 允许用户设置 Nastran 字段格式、求解、数据库、文件和网格生成器设置。
  • Nastran 宽字段格式：如果选中“栅格点”，Nastran 卡片组将让栅格点项具有大字段格式（Autodesk Nastran In-CAD 的未来版本将为其他批量数据项提供此功能）。如果小字段格式无法提供足够的有效数位，可使用大字段格式。
  • 求解设置：如果选中“提示求解存在警告”，Autodesk Nastran In-CAD 将提示用户是否要继续写入 .NAS 文件（即使解算器遇到模型设置问题/错误）。未选中此选项时，如果在模型设置中发现问题（即第一个子工况中出现无载荷的线性静力分析），预处理器将停止并终止创建 Nastran 批量数据文件（*.NAS 文件）。“重置已解除警告”可将所有已解除警告消息设定为默认值。
  • 最大剪切应力生成选项：用户可以选择“最大剪切应力”或“Tresca”失效条件。



    如果选择了“Tresca”，则计算壳和实体 Tresca 结果并针对已完成的分析创建输出矢量。Tresca 使用以下方程：



    其中， 和 分别是最大和最小主应力。
  • 日志记录：此选项仅用于软件的技术支持。该设置应始终为“关闭”，除非要向 Autodesk, Inc 提交支持请求。
  • 帮助选项：使用这些选项可在联机帮助和可选本地帮助（如果已安装）之间切换。将提供下载本地帮助的链接（如果需要）。
    • In-CAD 联机帮助：可使用 Web 浏览器和 Internet 连接来访问联机产品帮助文档。
    • 已安装的本地帮助：此选项仅在您下载并安装可选本地帮助时可用。激活后，帮助文件可通过本地硬盘驱动器进行访问并显示在 Web 浏览器中（无需 Internet 连接）。
  • Nastran 文件设置：选中“自动更新 Nastran 文件”时，将持续更新 Nastran(.nas) 文件。如果选中该选项，在组合模型时用户可能感觉到性能延迟。执行 Nastran 求解时会始终生成 Nastran 文件，但主要是在从“Nastran 文件”手动编辑窗口运行 Nastran 求解时需要此设置。
  • 数据库设置：如果未选中“保存有限元建模数据”，在保存时，不将 FE 模型信息（载荷、约束、网格等）保存到 CAD 模型文件。这是从 CAD 模型中清除 Autodesk Nastran In-CAD 信息的一种方法。
  • 网格生成器设置：可打开或关闭模型的 “连续网格生成”功能。该功能目前仅适用于壳单元。
  • 生成 Nastran 文件名称：适用于“模型”或“分析”。

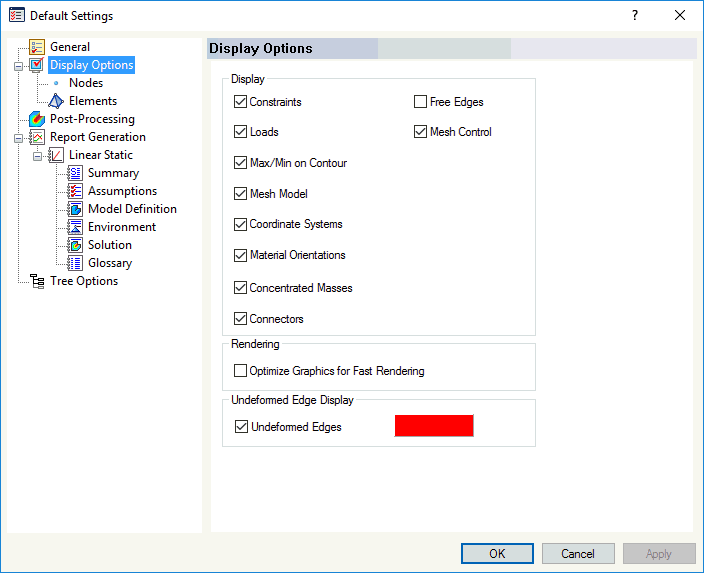

• 显示选项 - 允许用户对约束、载荷、轮廓上的最大/最小、网格、坐标系、材料方向、集中质量、连接器、自由边、网格控制等设定全局可视化样式。
  • 显示： “自由边”允许检查零件间的连续网格生成。
  • 渲染：优化图形以快速渲染载荷和约束。
  • 未变形边显示：在显示已变形点图时将显示未变形边。



  • 节点：定义模型中的节点的可视化设置。用户可以选择使用位移坐标系或 ID 标记来显示节点。也可以更改大小和颜色。



  • 单元：用户可以选择以 ID、材料或属性来显示模型中的单元的标签。

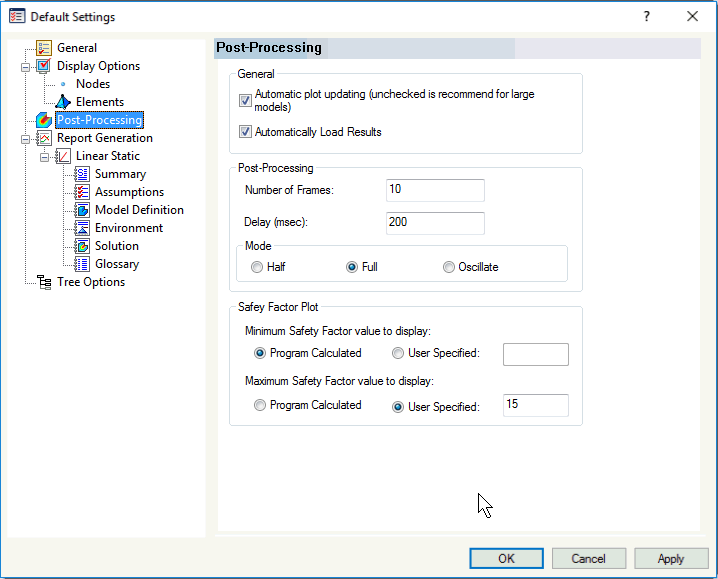

• 后处理 - 允许用户设定后处理选项的默认设置。



  • “常规”部分：
    • 自动图形更新：（对于大型模型，建议取消选中。）
    • 自动加载结果：允许在模型打开后自动加载结果。
  • 后处理部分：允许为以下各项设置默认设置：
    • 帧数：定义动画中的帧数。
    • 延迟（毫秒）：指定动画帧之间的延迟，以毫秒为单位。
    • 模式使用以下三个选项之一定义动画模式：
      • 一半：动画在未加载/未变形状态下开始，然后逐渐前进到完全加载/变形结果，之后停止。
      • 完全：动画在未加载/未变形状态下开始，然后逐渐前进到完全加载/变形结果，之后反转（逐渐返回到未加载/未变形状态）。
      • 振荡：动画的前半部分与“完全”选项相同。然后，将使用经计算的变形形状的镜像添加第二个完整循环。此选项可用于可视化振动模式。例如，如果某座塔的顶部在确定模式形状时向右弯曲，在进行完整振荡周期的后半部分时它还会向左弯曲。
  • 安全系数图部分：为安全系数图选择所需的默认设置。
    • 要显示的最小安全系数值：选择是让安全系数图的最小值基于程序计算的最小值（默认值）还是基于用户指定的值。
    • 要显示的最大安全系数值：选择是让安全系数图的最大值基于程序计算的最大值还是基于用户指定的值。默认值为用户指定的最大值 15。此选项非常有用，因为仅重点关注相对较低的安全系数，并且低应力区域中的最大安全系数可能是一个非常大的数。结果是，一种颜色即可控制该图。重点关注小范围的安全系数值可在低安全系数区域中产生更完整的色谱和更好的分辨率。
• 报告生成 - 定义报告生成的设置，并且允许用户自定义写入报告的文本。目前只能对线性静力求解生成报告。

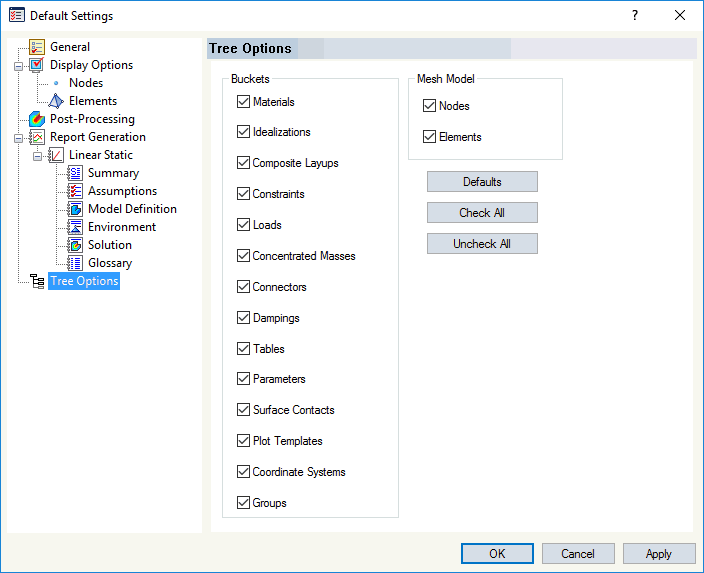

• 树选项 - 允许用户按需选择或取消选择树项目，从而简化设计树。



要访问“默认设置”窗口，也可以右键单击 Autodesk Nastran 模型树的空白处，然后选择“默认设置”。
