功能区命令（分析面板）

在 Autodesk Inventor 中，Autodesk Nastran 功能区的“分析”面板内有三个命令可用 —“新建”、“编辑”和“从应力分析输入”。对于 SolidWorks，仅有一个命令 —“编辑分析”。下面介绍了其中每个命令。

新建（仅 Inventor）

此命令用于定义新分析。单击后，将显示“分析”对话框。在您完成设置并单击“确定”来关闭对话框后，新分析将显示在模型树中（紧随当前分析之后（如果已定义））。新分析还会变为当前活动分析。

编辑 (Inventor) 或编辑分析 (SolidWorks)

此命令将启动“分析”对话框，以便可以编辑与当前活动分析相关联的设置。它等效于在 Autodesk Nastran 模型树中的分析上单击鼠标右键时所显示的关联菜单中的“编辑”命令。

从应力分析输入（仅 Inventor）

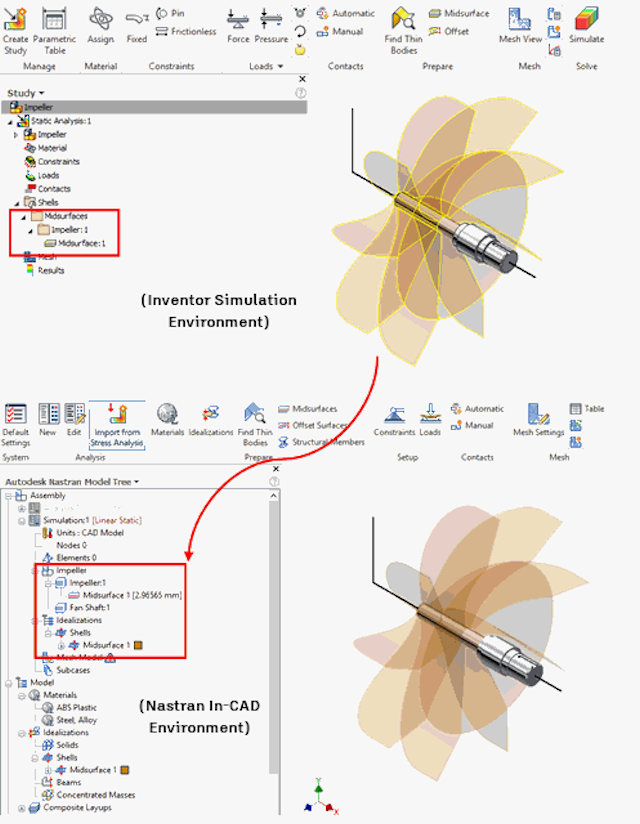

Autodesk Nastran In-CAD 允许您输入在 Inventor 应力分析环境中定义的 FEA 详细信息。输入的功能包括载荷、约束、带有关联物理特性的材质、中间面、偏移表面、网格控制、表面接触和适用的分析设置。
