表

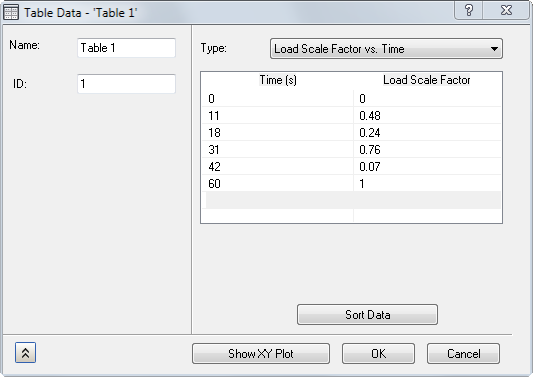

要设置表，请在 Autodesk Nastran In-CAD 树中，右键单击“表”并选择“新建”。双击单元格以输入值。

• 名称：命名表。
• ID：Autodesk Nastran In-CAD 将自动更新表的 ID。

• 类型：
  • 无维度 - 用户定义：创建用户定义的表。
  • 载荷比例因子与时间：用于为动力学分析创建瞬态载荷，如直接瞬态和模态瞬态。
  • 结构阻尼与频率：用于为基于模态的动力学分析创建不同的模态阻尼。阻尼值以 g=2C/C0 为单位。
  • 临界阻尼与频率：用于为基于模态的动力学分析创建不同的模态阻尼。阻尼值以临界阻尼 C/C0 为单位。
  • Q 阻尼与频率：用于为基于模态的动力学分析创建不同的模态阻尼。阻尼值以放大因子或质量系数 Q 为单位，质量系数的计算方法为 1/(2C/C0)。
  • 载荷比例因子与频率：用于为动力学分析创建频率相关载荷，如直接频率响应和模态频率响应。
  • 载荷相位与频率：用于为频率响应求解定义载荷相位的更改。
  • 对流系数与温度：用于非线性传热分析中的温度相关对流系数。
  • 辐射率与温度：用于非线性传热分析中的温度相关辐射率。
  • 热传导率与温度：用于定义温度相关的热传导率。
  • 杨氏模量与温度：用于定义温度相关的杨氏模量。
  • 生热与温度：用于定义温度相关的热生成。
  • PSD（加速度）与频率：用于为随机响应求解根据加速度与频率定义 PSD 曲线。
  • PSD（力）与频率：用于为随机响应求解根据力与频率定义 PSD 曲线。
    • 数据插值：定义 PSD 曲线时，为 x 轴或 y 轴指定线性或对数插值。如果未选中 LogX 和 LogY，则它是线性插值，如果选中，则为对数插值。



• X 列：输入 X 轴数据。
• Y 列：输入 Y 轴数据。
• 排序数据：用于根据需要排序数据。对数据进行排序后，将无法复原。

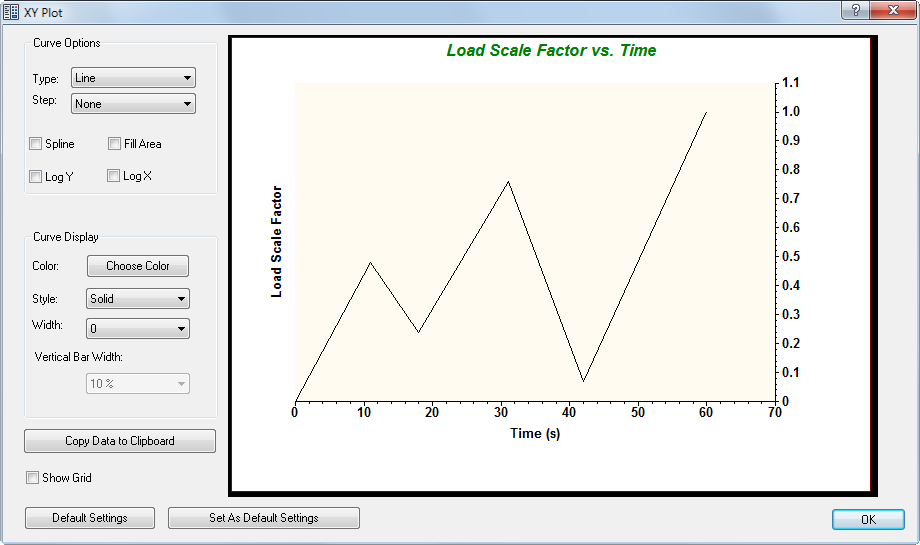

• 显示 XY 图：生成表（XY 图）的图形表示。下面的示例来源于上一页中的用户输入。



  • “XY 图”具有以下功能：
    • 曲线选项：
      • 类型：可以选择“线”、“线 + 符号”、“散布”或“竖杆”。
      • 步长：可以设置“开始”、“结束”处的步长，或设置为“无”。此选项仅当在“类型”下选择“线”时可用。
      • 样条线：选中此选项后，将使用平滑连续线连接数据点。此选项仅在以下情况下可用：在“类型”下选择了“线 + 符号”，或者在“类型”下选择了“线”且在“步长”下选择了“无”。
      • 填充区域：选中此选项后，将填充曲线下方的区域。此选项仅当在“类型”下选择“线”时可用。
    • 曲线显示：
      • 颜色：可通过单击“选择颜色”来更改曲线的颜色。
      • 样式：可使用实体或一系列短画线和/或虚线样式。
      • 宽度：调整线的粗细。
      • 竖杆宽度：在“类型”下选择了“竖杆”时，用于调整杆的宽度。
    • 将数据复制到剪贴板：将数据复制到剪贴板，之后可将其粘贴到表或数据库中，例如 Microsoft Excel 电子表格、记事本、写字板等。
    • 显示栅格：选中此选项后，将显示栅格。
    • 默认设置：将所有设置重置为默认设置。
    • 设置为默认设置：用于将窗体中的当前设置定义为默认设置。选中“默认设置”后，这些项将成为“XY 图”设置将复原到的设置。
    • 确定：关闭“XY 图”窗口。
• 确定：创建表。
• 取消：取消创建表。
