动力学设置

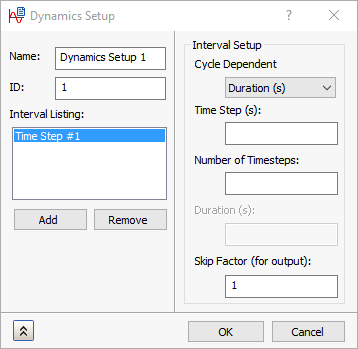

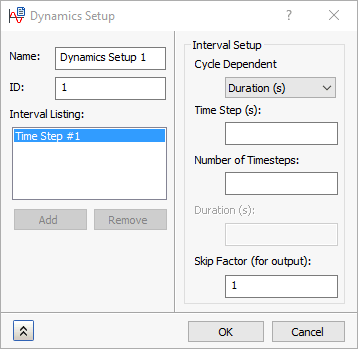

要设置直接或模态瞬态响应分析的“动力学设置”，请在树中“子工况”下的“动力学设置”上单击鼠标右键，然后选择“编辑”。

直接/非线性瞬态响应分析

模态瞬态响应分析

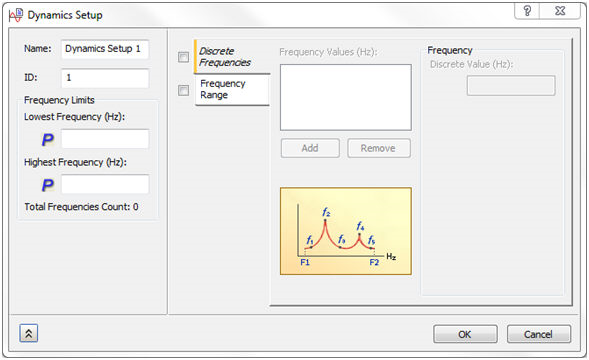

要设置直接或模态频率响应分析、随机响应或振动疲劳分析的“动力学设置”，请在树中“子工况”下的“动力学设置”上单击鼠标右键，然后选择“编辑”。

直接频率响应分析

模态频率响应分析

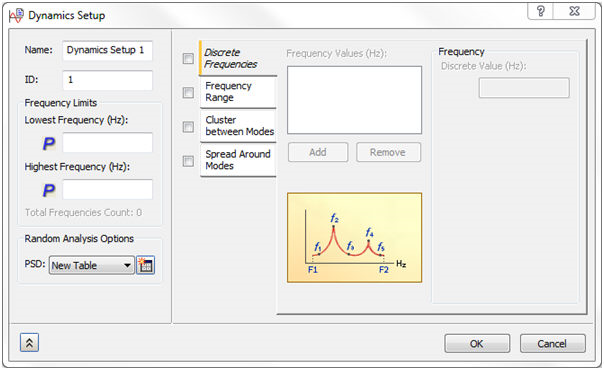

随机响应或振动疲劳分析

名称：定义的求解频率的名称。

ID：Autodesk Nastran In-CAD 将自动更新属性的 ID，类似于“材料”。

频率限制：

• 最低频率 (Hz)：这是直接频率响应分析关注的频率范围的最低频率。此量以 Hz 为单位。
  • 在模态频率响应求解中，最低频率使用批量数据文件中的参数 LFREQ。这会截去任何低于此数字的频率。 表示将其作为参数写出。
• 最高频率 (Hz)：这是直接频率响应分析关注的频率范围的最高频率。此量以 Hz 为单位。
  • 在模态频率响应求解中，最高频率使用批量数据文件中的参数 HFREQ。这会截去任何高于此数字的频率。 表示将其作为参数写出。
• 总频率计数：这是根据最低和最高频率，使用直接频率响应分析关注的频率范围中的点数量和频率增量算出总频率计数。

随机分析选项：

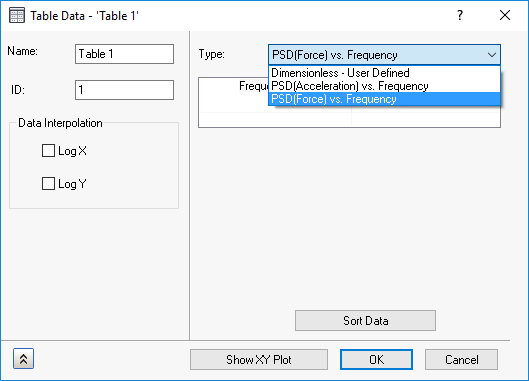

• PSD：允许使用包含“数据插值”选项的“表数据”来定义“功率频谱密度”曲线。



  • 类型：提供“PSD（加速度）与频率”和“PSD（力）与频率”这两个选项。
  • 数据插值：在对数 X 和 Y 方向插补在表中输入的数据值。

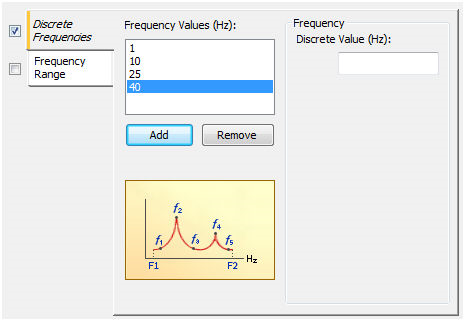

离散频率：

• 频率值 (Hz)：允许通过将其添加到列表来指定离散频率。

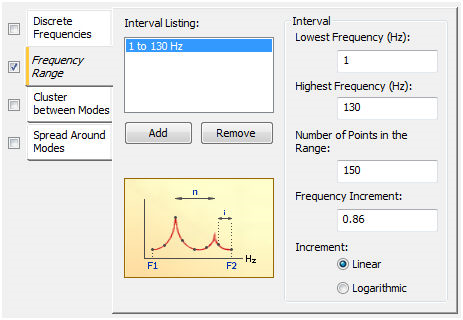

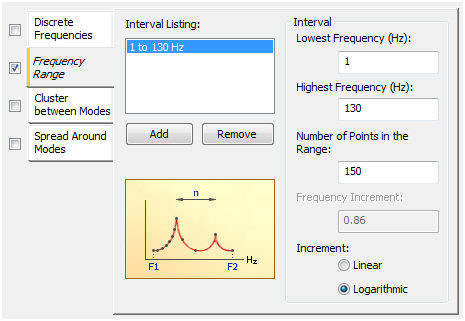

频率范围：

直接频率响应（线性）

直接频率响应（对数）

模态频率响应（线性）

模态频率响应（对数）

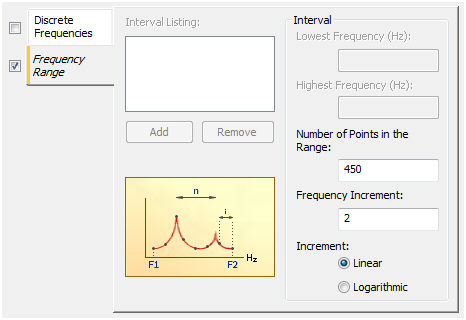

• 线性：
  • 范围内的点数：定义频率点的数量。此值链接到最低和最高频率范围及频率增量。
  • 频率增量：定义最低和最高频率范围之间的增量。它被链接到点数量。

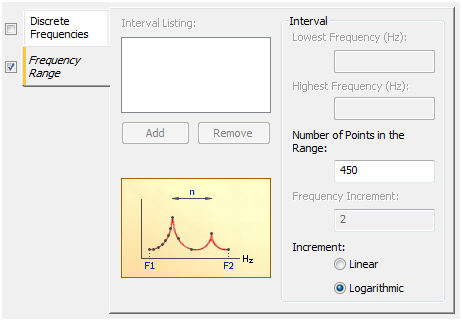

• 对数：
  • 范围内的点数：定义最低和最高频率范围内对数点的数量。
• 子范围限制：
  • 最低频率 (Hz)：定义关注的频率范围的最低频率。
  • 最高频率 (Hz)：定义关注的频率范围的最高频率。

模态之间的群集：

线性

对数

• 子范围限制：
  • 最低频率 (Hz)：定义关注的频率范围的最低频率。
  • 最高频率 (Hz)：定义关注的频率范围的最高频率。
• 模态之间的点数：定义模态之间的点数。
• 偏移因子：定义如何对点定位。值为 1 时表示等间距排列点，值大于 1.0 点朝集合两端偏移，值小于 1.0 时将向集合中心偏移。例如，可将集合定义为 f_lowest -> f_w1，然后 f_w1 -> f_w2 和 f_wn ->f_highest。

围绕模态扩散：

• 子范围限制：
  • 最低频率 (Hz)：定义关注的频率范围的最低频率。
  • 最高频率 (Hz)：定义关注的频率范围的最高频率。
• 每个模态扩散的点数：定义“扩散百分比”之内围绕模态的点的数量。
• 扩散百分比：定义固有频率各边的正负百分率。
