节点

此项将显示在模型树中的“分析”分支之后。网格中的节点总数将显示在标题右侧（例如，节点 786）。无论是否生成网格，节点项均将显示在模型树中，其中未划分网格的模型中的节点数将显示为零 (0)。

当您在“节点”上单击鼠标右键时，可从关联菜单访问以下选项：

• 查询显示：打开此选项后可实时查询模型中的节点。也可以使用“查询显示”工具栏来访问节点的查询显示。
• 亮显：亮显选项允许亮显模型中的一组节点以区分节点的位置和/或特性。有两种方式可以指定要亮显的节点：
  • 通过在模型上逐个单击节点，以图形方式选择它们。
  • 如果您知道节点 ID，请在“实体 ID”字段中键入它们，并使用空格或逗号分隔多个 ID。然后单击“添加”。

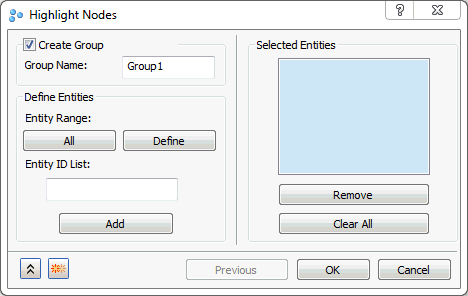

    在任一情况下，选定或键入的节点都会显示在“选择的实体”列表框中。“亮显节点”对话框如下图所示：



    通过单击“创建组”复选框，您可以将“选择的实体”框中的项包含在新的“节点组”中。组提供了一种在以后重新选择多个项的便捷方法。
