单位

此项是模型树中“分析”下的下一子层级。提供在“分析”对话框中定义单位系统的选项。

单位体系：

• CAD 模型：指在 CAD 环境的“文档设置”中定义的默认单位系统。
• SI：指 MKS 系统（米、千克、秒、牛顿、开尔文和度）。
• 已修改的 SI：指已修改的 MKS 系统（毫米、吨、秒、牛顿、开尔文和度）。
• 英制：指英制/IPS 单位体系（英寸、每平方英寸磅数、秒、磅、华氏度和度）。
• CGS：指用于将标准单位设置为厘米、克、秒、达因、摄氏度和度的系统。

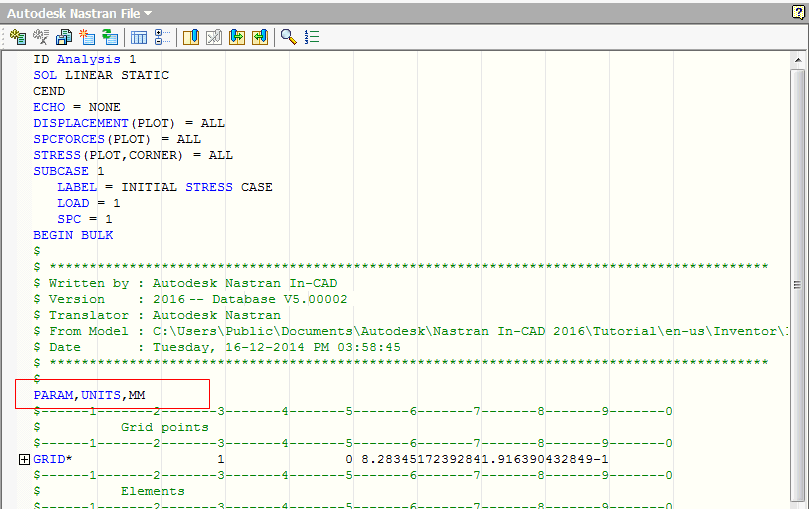

分析表单中选择的单位仅为该特定分析而定义。单位也能以单位参数 LengthUnit（如 IN 或 MM）的形式输出到 Nastran 批量数据文件。

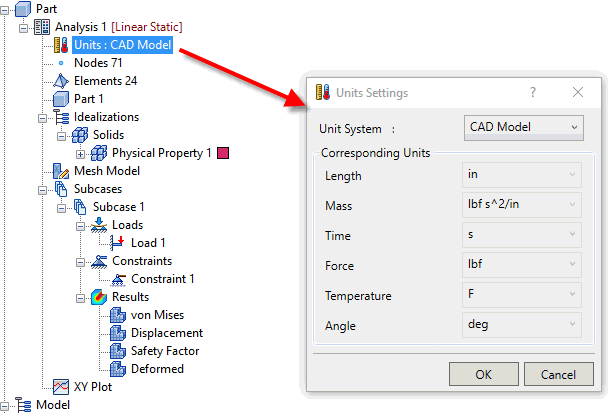

定义单位后，这些单位将显示在树中的“分析”下，您可以从中编辑单位制，如下图所示。

显示单位也将显示在结果等值线图的图例顶部。在这种情况下，将提供一个下拉菜单，以便可快速切换到其他显示单位。
