全局层

全局层提供了一种在复合物铺层中定义层的便捷方式。从预定义的全局层中进行选择，而不是分别为堆栈中的每个层定义“材料”、“厚度”、“角度”和“应力/应变”选项。如果特性在多个不同的层中是重复的，此技术将非常有用。例如，您可能有四层或更多层的相同材料和厚度，可在 +45 和 -45° 方向角度之间切换。定义两个全局层，其中一个的角度为 45，另一个的角度为 -45。然后，仅按重复模式进行指定，即全局层 1，全局层 2...

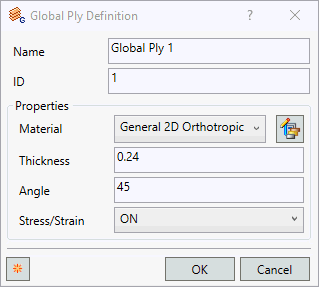

在“层压板”对话框中单击“全局层”按钮；或者，在模型树的“复合物铺层\全局层”上单击鼠标右键，然后从关联菜单选择“新建”。将打开以下对话框：

• 名称：指定全局层的名称。
• ID：复合层的每个全局层都具有唯一 ID。在此对话框中创建层时，Autodesk Nastran In-CAD 会自动生成这些 ID；这些 ID 无法更改。
• 属性：
  • 材料：每个全局层都可以具有不同的材料。要从此下拉菜单中选择某种材料，则应对其进行预定义或者也可在对话框中进行定义。
  • 厚度：每个全局层都可以具有自己的厚度值。
  • 角度：这是层的方向角度。此角度是相对于“材料方向”角度测量的。
    • 零角度层与材料方向一致。
• 应力/应变：通过将其设置为“打开”或“关闭”可以控制每个层上的应力输出。
