仅在 Autodesk Inventor 中运行 Autodesk Nastran In-CAD 时，才可从功能区获取“对象可见性”选项。本页介绍的选项不会显示在 SolidWorks 中。
在“Autodesk Nastran”功能区选项卡的“显示”面板中单击“对象可见性”。
将显示以下两个选项列表中的一个，具体取决于当前是否会显示结果等值线：

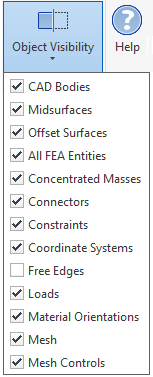

- 不显示结果等值线：

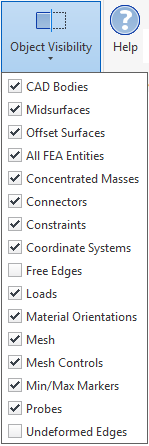

- 当前显示结果等值线：
- 所有 FEA 实体
- 借助此选项，只需单击一次即可控制多个可见性选项。特别是，它可以控制以下对象的可见性：
- 集中质量
- 连接器
- 约束
- 坐标系
- 载荷
- 材料方向
- 网格
- 网格控制
当然，还可以单独控制所有这些对象的可见性。
- 自由边
- 此选项亮显壳单元的自由边（通过使用白色粗线覆盖它们）。自由边不与相邻的壳单元边相配合。此选项可用于在面彼此相交的位置查找错误连接的壳单元。
- 网格
- 此选项控制有限单元网格的可见性。在显示结果等值线时，此命令等效于“打印”和“多集动画设置”对话框的“可见性选项”选项卡中的“单元边”选项。
- 最小/最大标记
- 此选项控制最小和最大结果标记的可见性，并且仅在显示结果等值线后才会提供并且适用。它不控制任何添加到模型的“探测”的可见性。
- 探测
- 此选项控制已添加到模型的定位探测的可见性，并且仅在显示结果等值线后才会提供并且适用。它不会控制最小/最大标记的可见性。
- 未变形边
- 查看变形结果等值线时，此选项会显示表示零件边原始（没有经过位移）位置的虚线。默认情况下，虚线为红色，不过您可以在“默认设置”对话框中选择任何所需的颜色。
“对象可见性”列表中的其余项都一目了然。
