在 Nastran 中求解/运行分析

通过以下三种方法之一，使用 Autodesk Nastran 解算器运行仿真：

• 在“Autodesk Nastran”功能区选项卡的“求解”面板中单击“运行”。

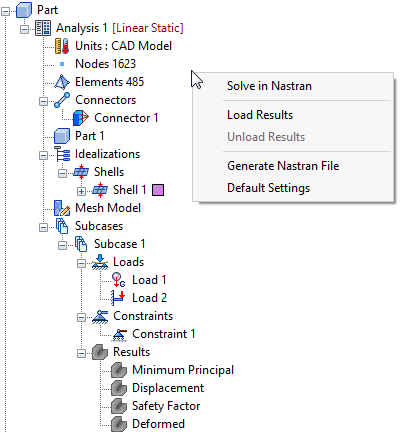

• 在 Autodesk Nastran In-CAD 模型树中选择激活的“分析”的顶层节点，并在其上单击鼠标右键，然后从关联菜单选择“在 Nastran 中求解”。
• 在 Autodesk Nastran In-CAD 模型树的空白区域上单击鼠标右键，然后从关联菜单选择“在 Nastran 中求解”。



可在自动弹出的 Autodesk Nastran 状态窗口中查看分析进度。在 Autodesk Inventor 中，分析进度会显示在浏览器框架（模型树区域）中。在 SolidWorks 中，它会显示在画布模型区域中。

如果求解非线性分析，并且已选择生成、加载和显示中间结果：

• 结果将显示在画布中，模型树将在计算步收敛后重新显示。
• 解算器进度日志将不再可见。从位于浏览器（树视图）正上方的下拉菜单中选择“Autodesk Nastran 输出”可返回到解算器进度日志。
