环境

Autodesk Nastran In-CAD for Autodesk Inventor

要在 Autodesk Inventor 中访问 Autodesk Nastran In-CAD，请单击“环境”，然后单击 Nastran In-CAD 图标。命令集如下图所示。

未加载任何结果的“Autodesk Nastran”功能区选项卡：

加载了结果的“Autodesk Nastran”功能区选项卡（“结果”面板已展开；“设置”、“接触”和“网格”面板已隐藏）：

功能区命令

您可以使用功能区栏快速地在 Autodesk Nastran In-CAD 中设置、运行和评估分析结果，如下所示：

• 单击“系统”面板中的“默认设置”，定义新分析的首选默认行为。
• 单击“分析”面板中的“新建”，在“分析”窗口中定义新分析。
• 单击“分析”面板中的“编辑”，在“分析”窗口中编辑激活的分析。
• 单击“分析”面板中的“从应力分析输入”，使用在 Inventor 应力分析中定义的所有输入创建新分析。
• 单击“准备”面板中的“理想化”，定义单元特性。
• 在“设置”面板中选择相应的图标，定义“约束”和“载荷”。
• 如果需要定义任何接触，请根据要求单击“接触”面板中的“自动”或“手动”。
• 使用“网格”面板中的“网格设置”或“表”定义网格。或者，单击“全部更新”，仅使用默认设置更新网格。
• 单击“网格”面板中的“网格控制”，将局部网格控制应用到模型的选定边或面。
• 单击“求解”面板中的“运行”，运行分析。
• 单击“结果”面板中的“等值线”和“变形”，即可绘制默认等值线和变形。
• 如果多集结果已求解和加载（如增量/时间步等），可以使用“结果”面板中的“上一个”或“下一个”按钮进行查看。
• 如果想要编辑结果的图形样板，请单击“结果”面板中的“选项”。
• 如果想要探测结果或制作结果动画，请单击“结果”面板中的“探测”或“制作动画”。
• 如果想要从模型画布中删除已定位的探测，请单击“结果”面板中的“删除探测”。
• 若要卸载结果，请展开“结果”面板并单击“卸载结果”。
• 分析完成后，单击“关闭 Autodesk Nastran”即可关闭 Autodesk In-CAD 环境。

以下是 Autodesk Nastran 功能区栏提供的其他功能：

• 对象可见性：控制 CAD 实体、偏移表面、FEA 对象等的可见性。
• 帮助：启动“联机帮助”或“本地帮助”文档。
• 教程：启动“联机帮助”或“本地帮助”的“教程”章节（内容包含不同分析设置的示例）。
• 关于：弹出 Autodesk Nastran In-CAD 版本和其他详细信息，如下图所示。

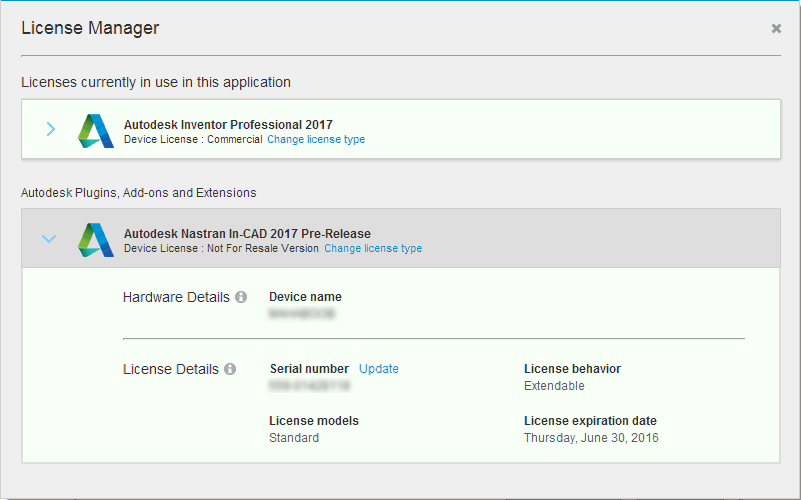

  • 单击“产品信息”可查看产品许可信息，如下图所示。



• 自述：链接至“联机帮助”或“本地帮助”的“自述”页面。
• 论坛：链接至联机论坛网页。
• 检验手册：启动包含所有基准和 NAFEMS 案例的检验手册 PDF 文件。

渐进式工具提示（仅限 Inventor）

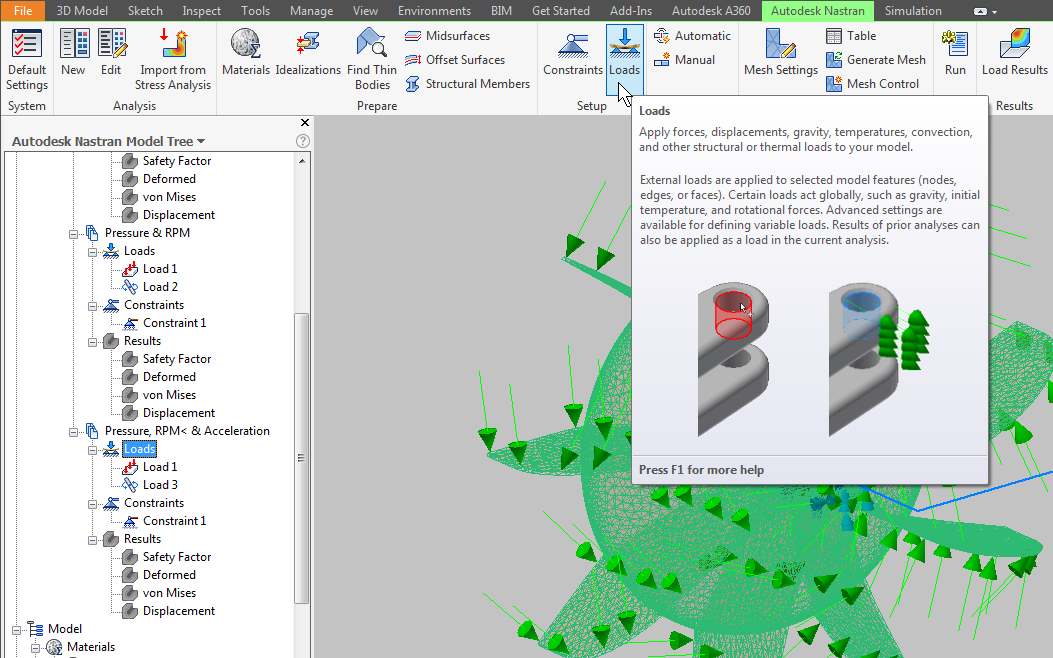

渐进式工具提示可用于功能区栏命令。将光标悬停在某个功能区命令上，就会显示简要的工具提示。短暂延迟后，许多工具提示都将展开以显示其他文字和/或图像。在工具提示显示时按 F1 键，即可转到“产品帮助”中与此命令相关联的页面。
