CAD 实体

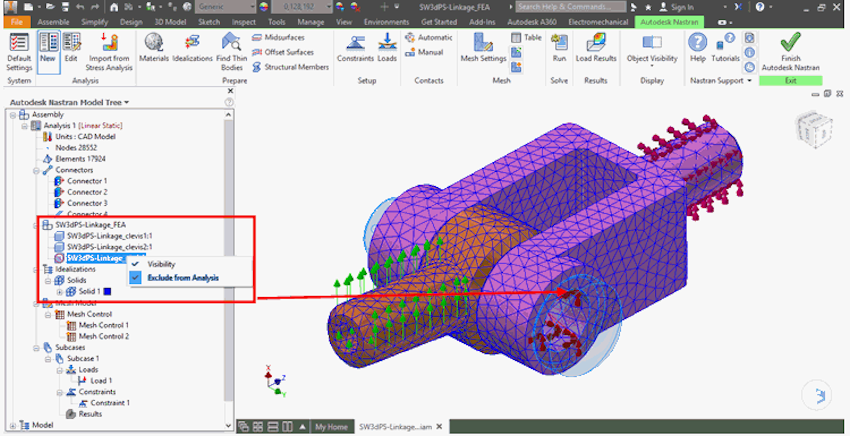

构成 CAD 模型的零件、部件或子部件将在浏览器的“分析”分支中列出。当您在 CAD 实体项上单击鼠标右键时，以下关联菜单选项可用：

• 可见性：用于显示或隐藏项。
• 从分析中排除:用于抑制某一项，以便它不参与分析。排除的零件无法划分网格，并且无法将任何 FEA 对象应用到它们。

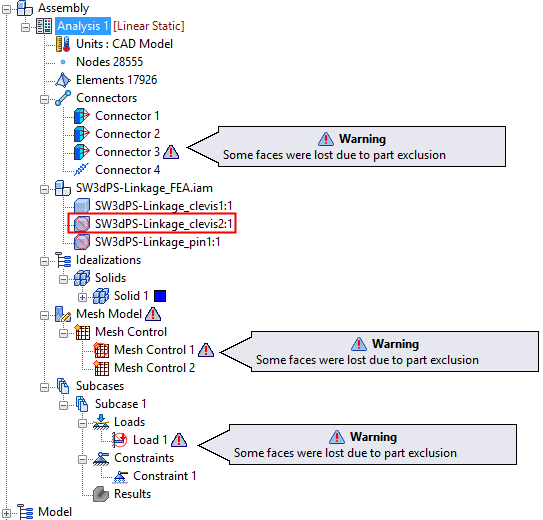

如果在应用载荷、约束、接头、网格控制或其他 FEA 对象后零件、部件或子部件被排除，这些对象将仍保留在模型树中。但是，它们标记有一个指示对象有问题的图标 ()，以及警告“某些面因为零件排除而丢失”的工具提示。
