生成报告

报告生成向导可创建包含分析摘要的 HTML 报告。目前只为线性静力分析提供报告生成功能。

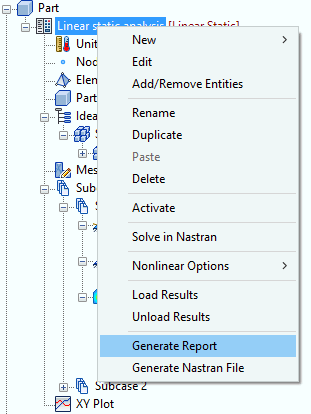

转到树，然后右键单击“分析”，再选择“生成报告”。

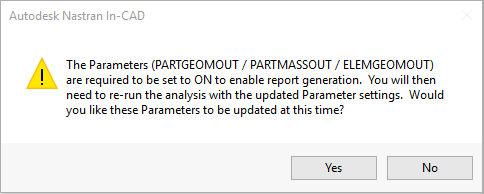

取决于用户的设置，可能会显示以下消息：

单击“是”，然后重新运行分析以生成报告。如果单击“否”，则在不使用“PARTGEOMOUT”、“PARTMASSOUT”和“ELEMGEOMOUT”设置的情况下继续生成报告。

• 右键单击树中的“参数”，然后选择“编辑”。

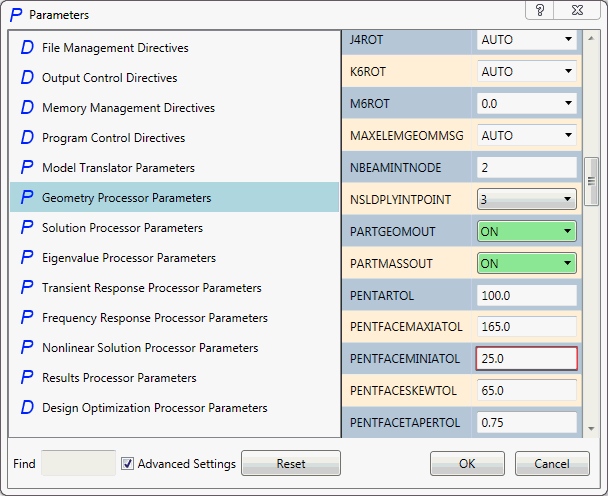

• 此时弹出“参数”表单。从左边窗口中选择“几何体处理器参数”，选中左下角的“高级设置”按钮，使用对应的下拉菜单继续将“PARTGEOMOUT”、“PARTMASSOUT”和 “ELEMGEOMOUT”设定为“打开”。



• 重新运行分析。

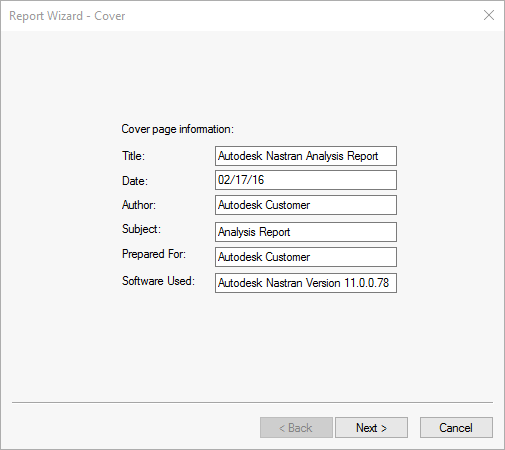

右键单击“分析”，然后选择“生成报告”，之后将打开“报告向导 – 封面”窗口。填写所需的信息，然后单击“下一步 >”。

• 标题：输入报告的标题。
• 日期：输入报告的创建日期。
• 作者：输入报告的作者。
• 主题：输入报告的主题。
• 目标阅读者：输入报告的目标阅读者。
• 使用的软件：自动生成所用软件和版本。

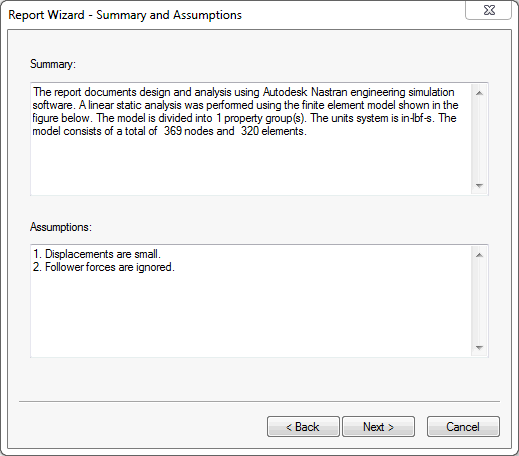

此时显示“报告向导 – 摘要和假设”窗口。编辑并添加所需的信息，然后单击“下一步 >”。

• 摘要：自动生成的摘要提供了包含分析类型、模型属性数量、单位系统和网格中节点和单元的数量的分析摘要。可直接键入或从其他程序复制并粘贴其他信息。
• 假设：列出对此分析所作的假设。可在此步骤中编辑该列表，但也可以通过修改默认设置来对其进行更改。

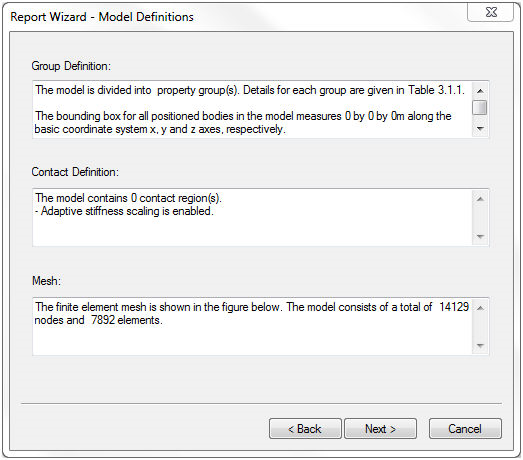

此时显示“报告向导 – 模型定义”窗口。编辑并添加所需的信息，然后单击“下一步 >”。

• 组定义：自动生成的内容，提供了属性详细信息和边界框的维度。您可编辑里面的文本。
• 接触定义：自动生成的内容，列出了接触区域和接触类型。您可编辑里面的文本。
• 网格：自动生成的内容，列出了网格中单元的节点和网格的数量。您可编辑里面的文本。

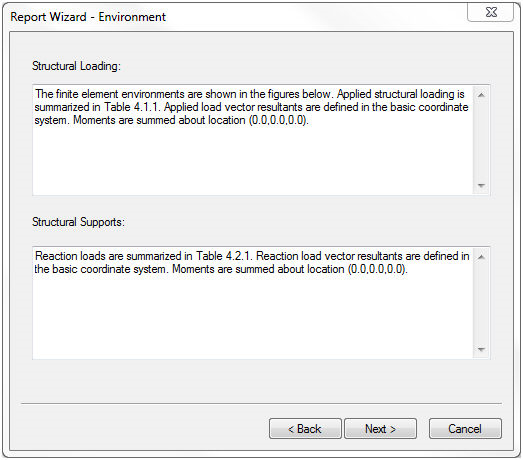

此时显示“报告向导 – 环境”窗口。编辑并添加所需的信息，然后单击“下一步 >”。

• 结构加载：自动生成的内容，提供了应用的载荷的摘要和要对其求和的力矩的位置。您可编辑里面的文本。
• 结构支持：自动生成的内容，提供了反应载荷的摘要和要对其求和的力矩的位置。您可编辑里面的文本。

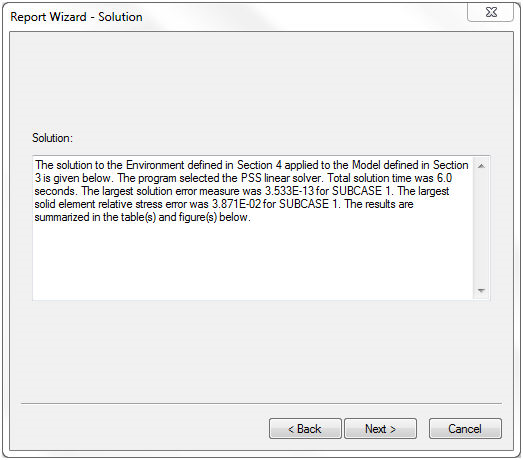

此时显示“报告向导 – 求解”窗口。编辑并添加所需的信息，然后单击“下一步 >”。

• 求解：自动生成的内容，提供了求解总时长和相应子工况的最大求解误差。您可编辑里面的文本。

此时显示“报告向导 – 结论”窗口。编辑并添加所需的信息，然后单击“下一步 >”。

• 结论：自动生成的内容，提供了分析的类型、所用的软件版本、自由度数量、最大位移和最大 von Mises 应力。您可编辑里面的文本。

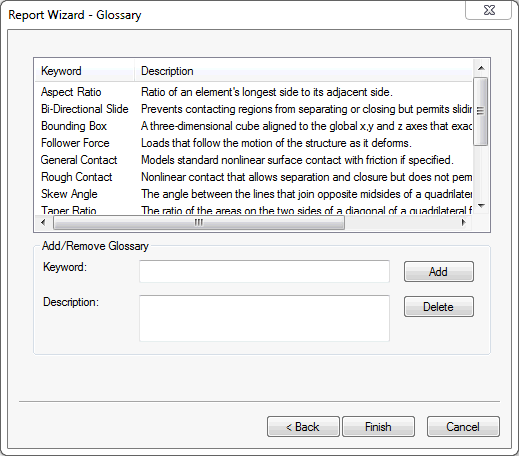

此时显示“报告向导 – 词汇表”窗口。可通过可用字段来添加/删除词汇表中的术语，也可以通过修改默认设置来添加/删除词汇表中的术语。单击“完成”以生成报告。
