从等级库查看器放置管件的步骤

1. 在功能区上，单击“常用”选项卡 “零件插入”面板 “等级库查看器”。
2. 在“等级库工作表”中，单击以选择一个弯头（例如：“弯头 90 LR”）。
3. 在管道等级库查看器中，单击“在模型中插入”。
4. 按住 SHIFT 键的同时在绘图区域中单击鼠标右键，然后单击“节点”。
5. 如果插入点没有位于所需的端口处，请按 CTRL 键。

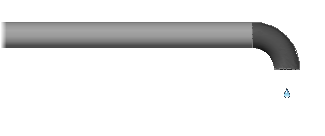

6. 在绘图区域中单击以指定管线上的开放端口。
7. 单击以指定弯头旋转角度，或按 ENTER 键不进行旋转。
8. 按 ENTER 键完成添加弯头操作。
