这些步骤假设您已安装了包含多端口阀和兼容管道的内容包。
放置多级阀的步骤

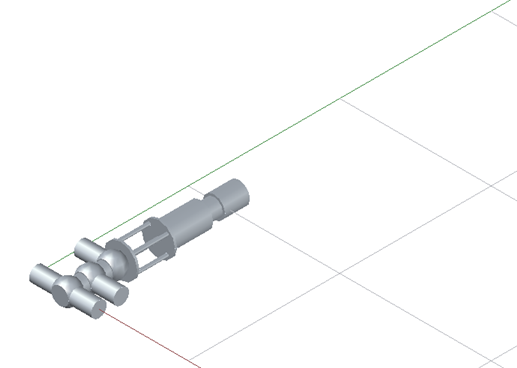

与其他阀不同，多级阀好像平放在地面上，而不是平视放置。
如果您没有可用于连接的管道，请按照以下步骤操作：
- 开始放置阀。
- 按 Ctrl 以选择一个端口。如果可能，请选择顶级端口。
- 在图形中，指定插入点。

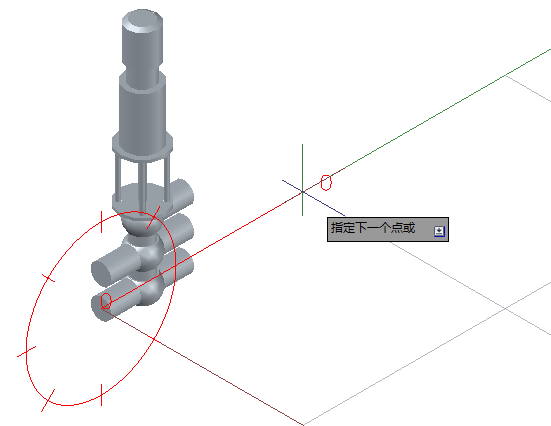

- 按 P 以设置旋转平面。
单击以旋转和放置阀。
创建紧密耦合阀组的步骤
- 选择并复制阀。
- 对于起点，使用节点捕捉 (NOD) 指定阀一侧上的端口。
- 对于第二个点，指定阀另一侧上的端口。
- 重复上述步骤以创建阀组。
在多级阀中设置端口方向的步骤。
当放置多级阀时，可以确定该阀相对于阀壳体顶部的方向。
三级 mixproof 调节阀的默认方向。
如果需要设置较低部分的方向，请按照以下步骤操作：
-
在“特性”选项板上，确认是否已设置 TYPE=VALVE-MULTIWAY。
如果未设置，则不能单独定向级别。
- 在“零件几何图形”的“标注”中，输入一个角度（例如，针对 A2，输入 270）。
第 3 级 (A2) 设置为 270 度。
注： 如果可能，请相对于壳体顶部处的端口放置阀。这可避免在“特性”选项板中指定较低级别的壳体角度后还需要重新确定阀的方向。
