使用 P&ID Painter 的步骤

打开 P&ID Painter 的步骤

针对当前任务，按特性指定所有 P&ID 图形的颜色。

  1. 在功能区上，单击“常用”选项卡 “P&ID Painter”面板 “Painter 样式”列表，然后单击某个样式（例如：按大小指定颜色）。
  2. 单击“按特性绘制”。所有 P&ID 图形现在以指定的 Painter 样式显示。

关闭 P&ID Painter 的步骤

  1. 在功能区上，单击“常用”选项卡 “P&ID Painter”面板 “按特性绘制”。
    2. 注： P&ID Painter 在您退出 AutoCAD Plant 3D 后始终处于关闭状态。

更改 P&ID Painter 颜色的步骤

  1. 在功能区上，单击“常用”选项卡 “项目”面板 “项目管理器”“项目设置”。
  2. 在“项目设置”对话框树状图中，展开“P&ID DWG 设置”。单击“P&ID Painter”。
  3. 在“P&ID Painter 样式”列表中，单击某个样式(例如：按服务指定颜色）。
  4. 在“P&ID Painter 设置”窗格的“颜色设置”下，单击某种颜色。
  5. 在“选择颜色”对话框中，单击一种颜色。单击“确定”。
    注： 如果要禁用 Painter 颜色，请单击“ByLayer”。
  6. 单击“确定”，关闭“项目设置”。新样式显示在功能区的“P&ID Painter”选项卡中。

添加 Painter 样式的步骤

将自定义 P&ID Painter 样式添加到项目。

  1. 在功能区上，单击“常用”选项卡 “项目”面板 “项目管理器”“项目设置”。
  2. 在“项目设置”对话框树状图中，展开“P&ID DWG 设置”。单击“P&ID Painter”。

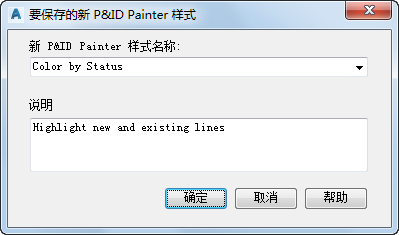

  3. 单击“添加”。显示“要保存的新 P&ID Painter 样式”对话框。
  4. 在“新的 P&ID Painter 样式名称”框中，输入一个新名称（例如：按状态指定颜色）。
  5. 可选：在“描述”框中，输入描述（例如：亮显新的和现有线）。
    单击“确定”。

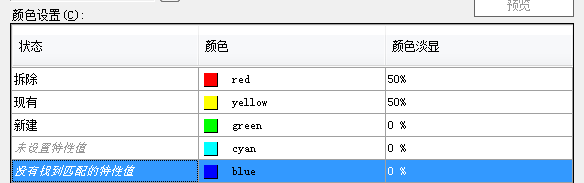

  6. 在“P&ID Painter 设置”窗格中，单击“颜色指定依据”。显示“选择特性列表”对话框。
  7. 单击某个特性（例如：状态）。单击“确定”。
  8. 如果要更改默认颜色，请执行以下操作：
    • 在“P&ID Painter 设置”窗格的“颜色设置”下，单击某种颜色。
    • 在“选择颜色”对话框中，单击一种颜色。单击“确定”。
  9. 单击“确定”，关闭“项目设置”。新样式显示在功能区的“P&ID Painter”选项卡中。

亮显未指定特性的步骤

使用红色显示未指定特性。

  1. 在功能区上，单击“常用”选项卡 “项目”面板 “项目管理器”“项目设置”。
  2. 在“项目设置”对话框树状图中，展开“P&ID DWG 设置”。单击“P&ID Painter”。
  3. 单击“添加”。显示“要保存的新 P&ID Painter 样式”对话框。
  4. 在“新的 P&ID Painter 样式名称”框中，输入一个新名称（例如：未指定状态）。
  5. 可选：在“描述”框中，输入描述（例如：使用红色显示未指定状态）。单击“确定”。
  6. 在“P&ID Painter 设置”窗格中，单击“颜色指定依据”。显示“选择特性列表”对话框。
  7. 单击某个特性（例如：状态）。单击“确定”。

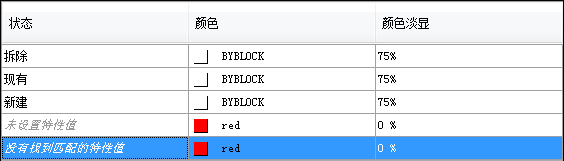

  8. 在“P&ID Painter 设置”窗格的“颜色设置”中，单击项目中所使用的值（例如：对于状态为 New，对于服务为 P）。
  9. 针对选定的值单击该颜色。
  10. 在“选择颜色”对话框中，单击“ByLayer”。单击“确定”。
  11. 单击“颜色淡显”。指定淡入度（例如：75%）。
  12. 针对您在该项目中使用的其他值，请重复步骤 8 至步骤 11。
  13. 单击未在项目中使用的值（例如：未设置特性值）。
  14. 针对未使用的值，单击该颜色。
  15. 在“选择颜色”对话框中，单击“红色”。单击“确定”。
  16. 针对未在该项目中使用的其他值，请重复步骤 13 至步骤 16。
  17. 单击“确定”，关闭“项目设置”。
