使用 Advance Steel Revit Extension 在 Revit 和 Advance Steel 之间传输大量数据，例如标高、钢梁、钢板、木材、混凝土图元、格栅、部分连接图元和部分梁和板要素。
Advance Steel 专为结构工程师和钢结构详图设计师开发，他们需要简单易用的钢结构详图设计应用程序。Advance Steel 提供专用的建模和详图设计选项，帮助用户在项目创建期间通过自动处理详图设计和文档编制 (BOM) 来节省时间，从而提高效率。
Advance Steel Revit Extension 的主要用途是将结构模型（梁、柱、钢板、结构混凝土图元）从其他软件导入 Advance Steel 以便自动生成预制数据。
传输的文件格式

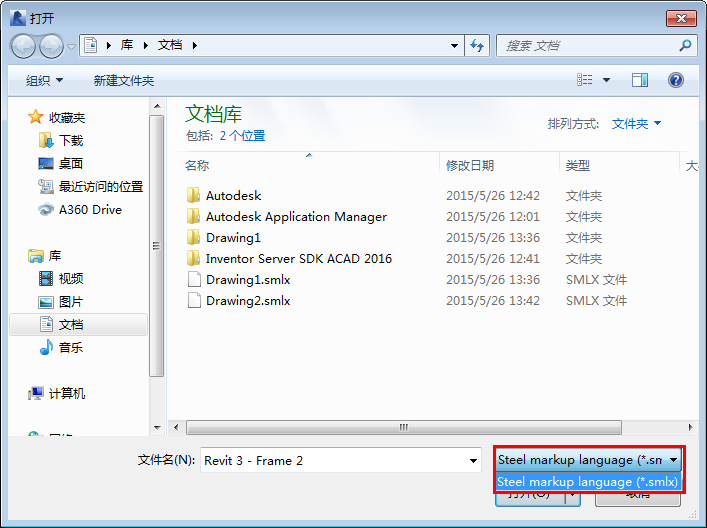

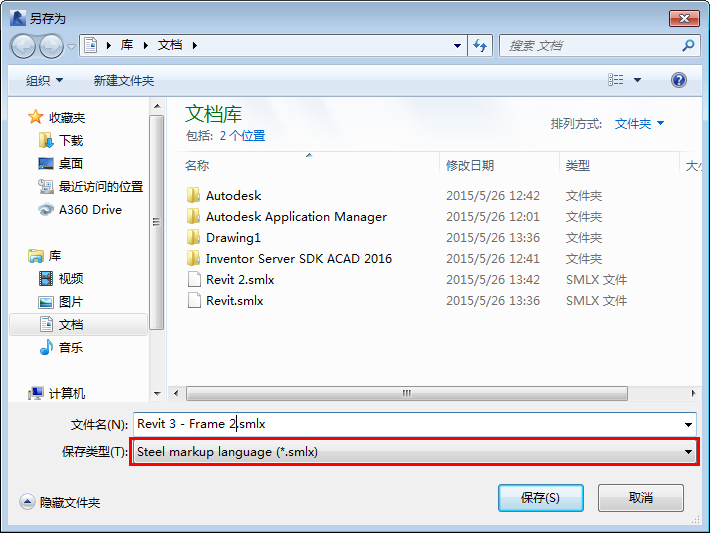

.smlx 格式是扩展程序使用的主要格式，但同时也支持其他格式，包括 IFC、CIS/2、PSS、SDNF。
传输的图元 (.smlx)
您可以将多个图元在 Revit 和 Advance Steel 之间来回传输，例如标高、钢梁、钢板、木材、混凝土图元、格栅、部分连接图元、部分梁要素和钢板要素等。所有图元传输都取决于要素范围和每个应用程序（Revit 和 Advance Steel）的限制。 有关传输图元的更多详细信息，请参阅下表：
| 类 | 对象类型 | Revit 到 Advance Steel | Advance Steel 到 Revit |
|---|---|---|---|
| 常规 | 标高 |
|
|
| 轴网 |
|
|
|
| 钢梁 | 梁 |
|
|
| 柱 |
|
|
|
| 复合梁 | X |
|
|
| 焊接梁 | X |
|
|
| 楔形梁 | 不可用 |
|
|
| 弯曲梁 |
|
|
|
| 多边形梁 | 不可用 |
|
|
| 折叠梁 | 不可用 | X | |
| 铝梁 | X |
|
|
| 钢板 | 矩形钢板 |
(AS-Revit-AS)
|
|
| 多边形钢板 |
(AS-Revit-AS)
|
|
|
| 圆钢板 |
(AS-Revit-AS)
|
|
|
| 折叠钢板 | 不可用 |
|
|
| 扭曲折叠钢板 | 不可用 |
|
|
| 锥形折叠钢板 | 不可用 |
|
|
| 木材 | 木梁 |
|
|
| 混凝土图元 | 墙 |
|
|
| 多边形墙 |
|
|
|
| 楼板 |
|
|
|
| 多边形楼板 |
|
|
|
| 混凝土梁 |
|
|
|
| 混凝土弯曲梁 |
|
|
|
| 混凝土柱 |
|
|
|
| 独立基脚 |
|
|
|
| 连续基脚 |
|
|
|
| 格栅 | 标准格栅 | 不可用 |
|
| 条格栅 | 不可用 |
|
|
| 变量格栅、矩形 | 不可用 |
|
|
| 变量格栅、多边形 | 不可用 |
|
|
| 连接图元 | 螺栓 | X | X |
| 锚定 | X | X | |
| 剪力钉 | X | X | |
| 焊缝 | 不可用 | X | |
| 孔 |
(AS-Revit-AS)
|
（仅钢板上）
|
|
| 梁要素 | 缩短 |
|
X |
| 等高线 |
|
X | |
| 连接端切割 | 不可用 | X | |
| 焊接准备 | 不可用 | X | |
| 切角 | 不可用 | X | |
| 连接端切割 (Revit) |
（仅缩短）
|
不可用 | |
| 钢板要素 | 缩短 | 不可用 |
|
| 等高线 | 不可用 |
（仅多边形）
|
|
| 焊接准备 | 不可用 | X | |
| 切角 | 不可用 |
|
|
| 结构分析结果 | 矢量簇 (N、V、M) |
|
X |
图例：
- 显示在源应用程序中，并导入到目标应用程序（限制）
X - 显示在源应用程序中，未导入目标应用程序
不可用 - 在源应用程序中不可用
(AS-Revit-AS) - 从 Advance Steel 传输到 Revit 再传回 Advance Steel
钢板
Advance Steel 钢板在 Revit 中导入为钢板族。
为将板导入 Revit 中，需要在“设置”菜单中执行以下操作：
- 检查“导入”板选项。
- 取消选中“仅导入结构图元（例如梁、柱、支撑...）”选项。

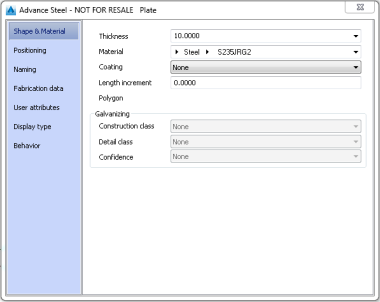

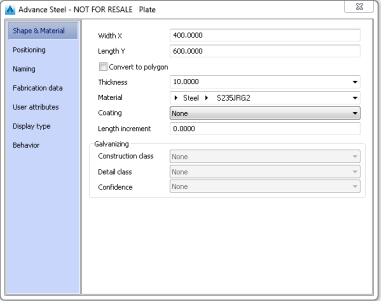

这些板将作为板对象导回 Advance Steel。

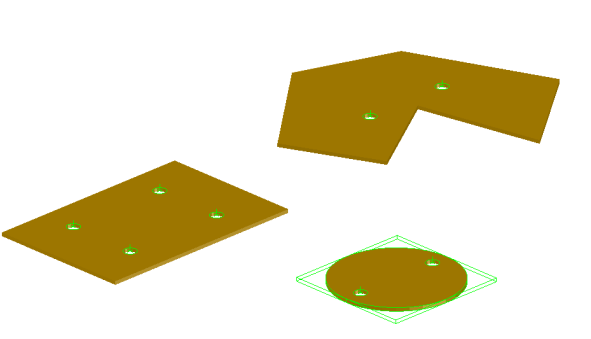

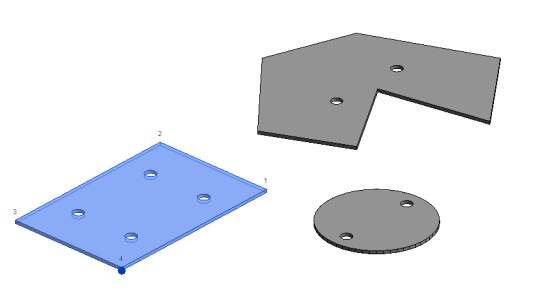

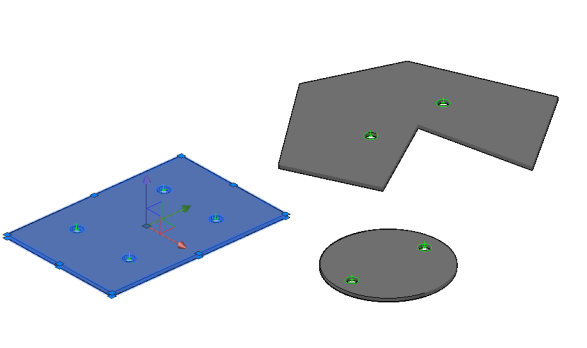

下图显示了 Advance Steel 中的模型，该模型包含矩形、多边形和圆形钢板。该模型传输到 Revit，然后通过 .smlx 发送回 Advance Steel。钢板作为钢板对象导入 Advance Steel。
| Advance Steel 模型 |
|
| Revit 模型 |
|
| Advance Steel 模型（通过 .smlx 导入） |
|
梁
梁（直梁或弯曲梁）在 Revit 和 Advance Steel 之间进行传输。在 Revit 中，此类对象作为结构梁导入。 在 Advance Steel 中，此类对象作为梁导入。
起点和终点位置保持不变。

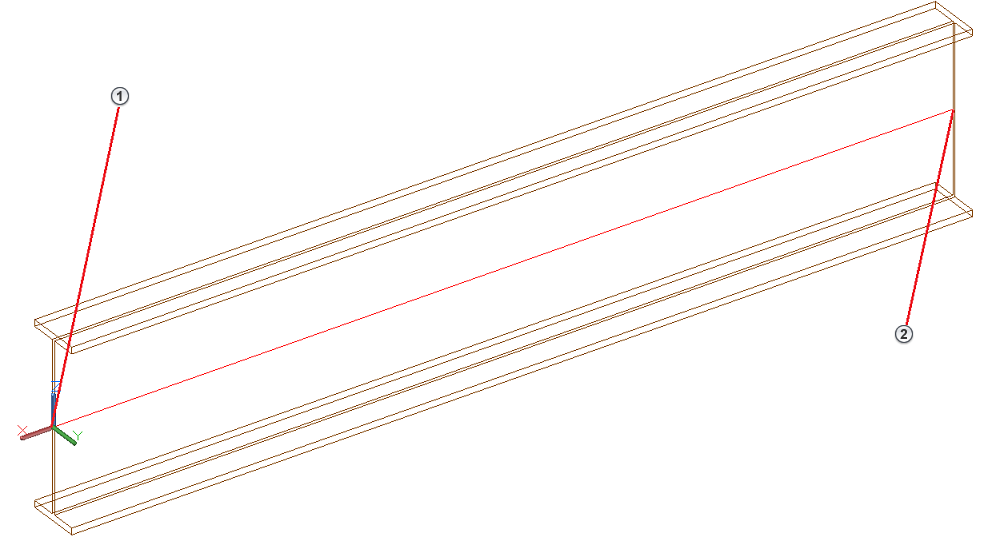

下图显示了梁从 Advance Steel 到 Revit 的传输。
| Advance Steel | Revit |
|
|
- 起点
- 终点
柱
无论 Advance Steel 模型中的角度如何，柱都在 Revit 中作为结构柱和“倾斜 - 端点控制”进行传输。在 Advance Steel 中将作为柱导入，并将模型角色设置为“柱”。

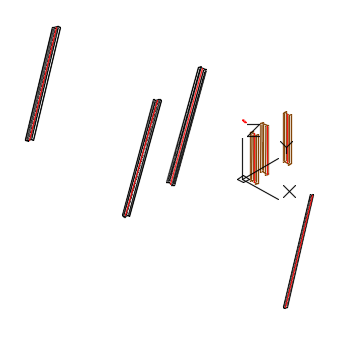

下图显示了 Advance Steel 中的模型，该模型包含多个斜柱和垂直柱。该模型传输到 Revit，其中以“倾斜 - 端点控制”柱样式导入柱。
| Advance Steel | Revit |
 |
|
连接和对象传输
钢连接（即柱和梁之间的连接）是一组连接了两个或多个钢构件的钢对象和剪切总成。

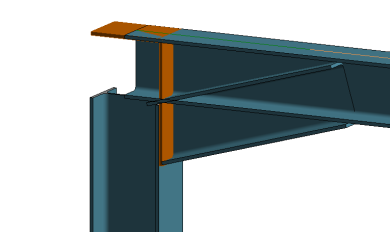

下图显示了大多数传输连接点的示例，说明了每个对象类型在 Revit 中的传输方式（例如会创建钢板，但不会创建螺栓或梁槽口等）。
| Advance Steel | Revit |
剪裁角度 |
 |
剪力钢板 |
 |
力矩端板 |
 |
顶点拱腰 |
 |
