使用规则映射剖面

在 Advance Steel 和 Revit 之间进行 SMLX 剖面传输期间使用映射数据库映射图元。

重要： 剖面映射在通过 SMLX 传输时非常重要，因为其可解析软件之间以不同方式命名的剖面。例如，Advance Steel HEA400 剖面在 Revit 中定义为 HE400A（尽管两者为相同剖面）。映射数据库会关联两个名词，并正确导入适用的剖面。

映射数据库为 GTCMapping2017.mdb，其所在路径为 C:\ProgramData\Autodesk\Advance\Data。 数据库安装在 Program Data 文件夹中，并且使用任何数据库编辑器（例如 Microsoft Access）都可访问和编辑。“管理工具表”编辑器还提供了部分编辑功能（修改新线并对其进行编辑）。

数据库包含与 SMLX 传输，KISS 映射、CIS2 格式的 PRF 转换和螺栓转换相关的表格，其支持轮廓、轮廓旋转、螺栓和材质的映射定义。

映射的形式为：

• 1 对 1 映射，其中每个剖面尺寸都会单独映射。

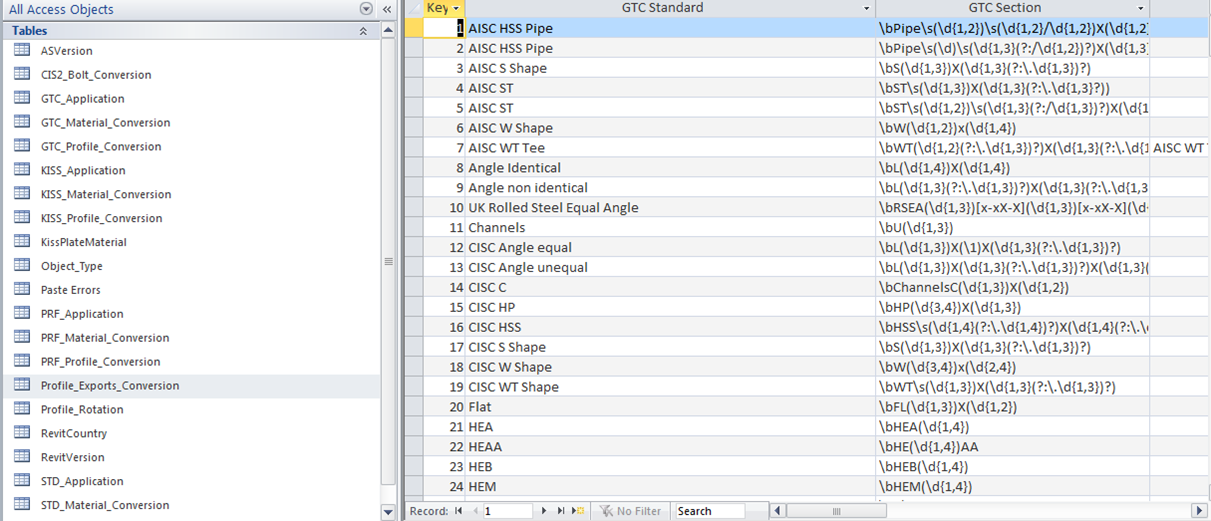

• 基于规则的映射，其中特定规则（使用标记）允许在一个定义线内映射这个整个类别。

当前版本的 Advance Steel Revit 扩展包含美国英制、美国公制、英国、澳大利亚、法国、波兰和印度 Revit 库中最常用剖面的映射。

导入过程中 Advance Steel 或 Revit 所需的所有手动映射都保存在数据库中以便将来用作 1 对 1 映射。

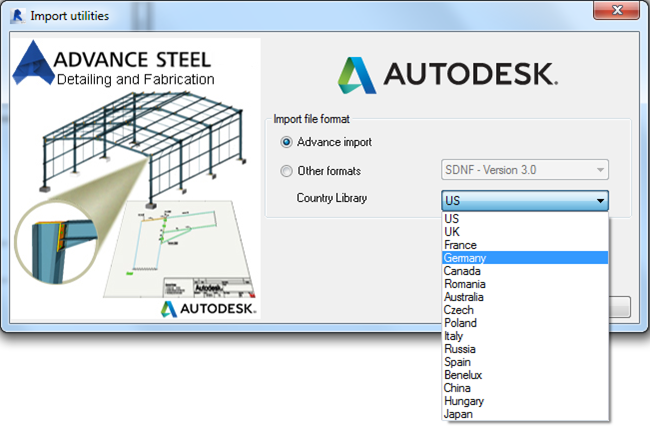

映射配置可根据国家/地区进行设置；这样就可以在导入/导出过程中使用具体的可选国家/地区映射。

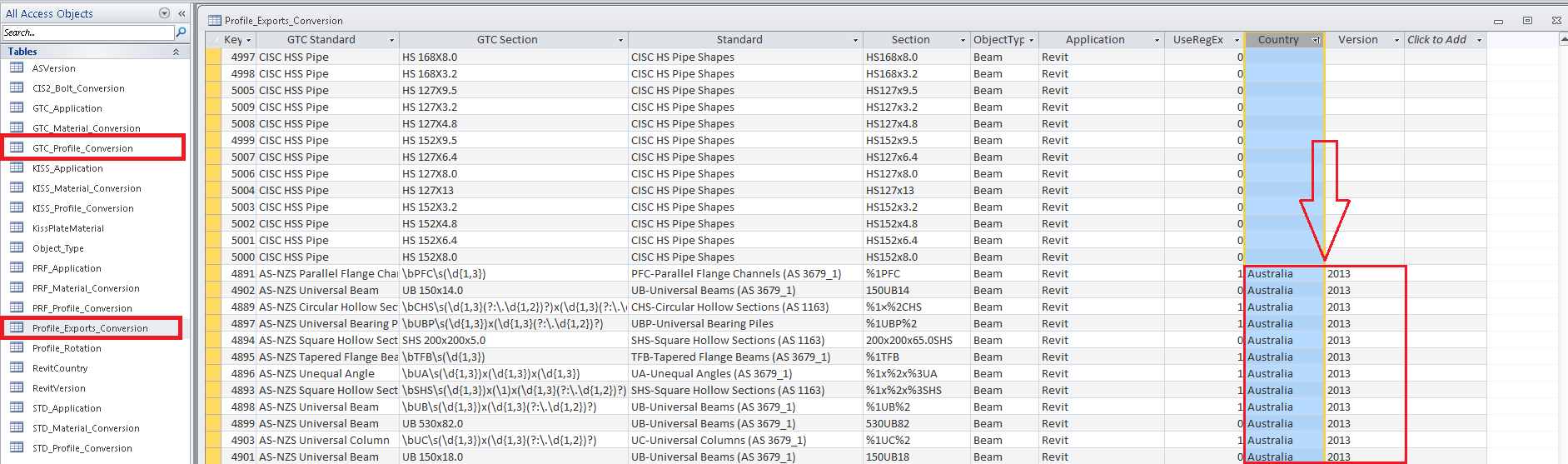

为了在传输中使用国家/地区列，版本列必须填写一个值（位于 GTC_Profile_Conversion 和 GTCMapping.mdb 的 Profile_Export_Conversion 表中）。

配置文件名称将会在 AstorProfiles.mdb 数据库中转换。这一转换在不同版本之间可能不同。其余映射线必须使用能发现新转换名称的正则表达式在 GTCMapping.mdb 中添加。因此，映射线需包含版本号。对于要读取的国家/地区相关列，必须具有版本，否则将无法用于传输。
