基于 Revit 族的剖面映射

使用的机制涉及了在 Revit 族和 Advance Steel 表格之间以及在 Revit 纵断面类型和 Advance Steel 剖面名称之间的 1 对 1 剖面映射，从而获得更加精确和一致的结果。

Advance Steel Revit Extension 的映射系统在 Revit 族和 Advance Steel 表之间以及 Revit 配置文件类型和 Advance Steel SectionName 之间使用了 1 对 1 映射。

Revit 根据最新标准，为下列国家/地区新创建了族：

• 美国英制 (AISC 14.1)
• 美国公制 (AISC 14.1)
• 加拿大 (CISC Shapes)
• 英国 (British Standard)
• 德国
• 澳大利亚
• 法国
• 波兰
• 印度

括号中的名称表示新族存储在每个国家/地区文件夹中的具体文件夹名称。相关族位于上述每个国家/地区的 Structural Framing 和 Structural Columns 文件夹中。

这些族包含 2 个新创建的参数：

• 族名称关键字

• 剖面名称关键字

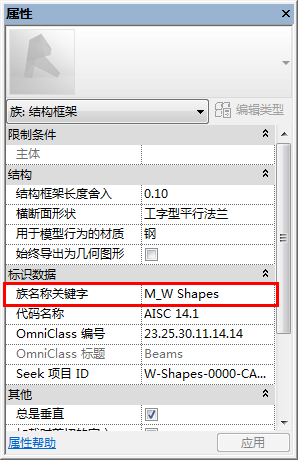

族名称关键字参数与 Advance Steel 的表格名称是 1 对 1 映射的。 此参数存储在族中。

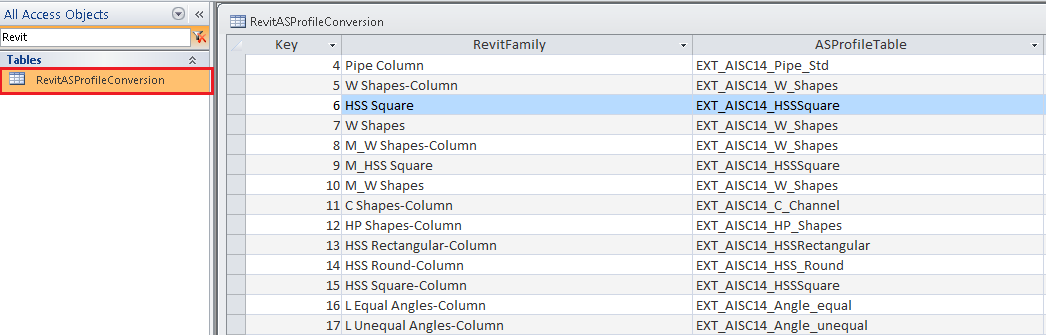

AstorProfiles2017.mdb 内还有一张表，称为 RevitASProfileConversion。 此表存储 Revit 族名称关键字和 Advance Steel 配置文件表之间的映射。

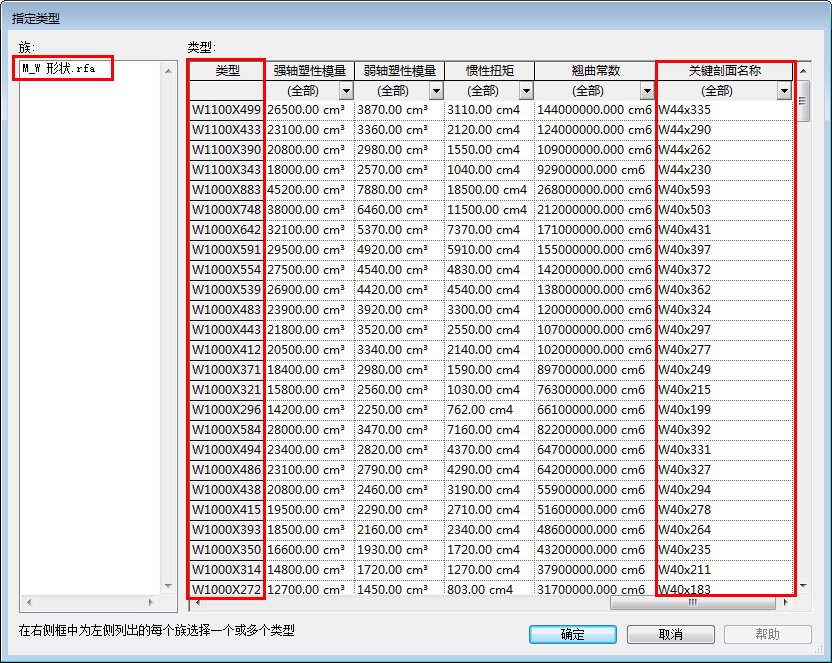

剖面名称关键字参数与 Advance Steel 配置文件的 SectionName 值是 1 对 1 映射的。 此参数存储在族中。

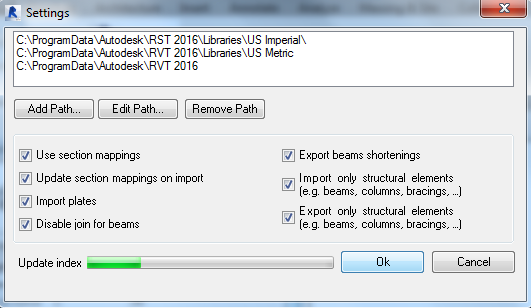

扩展程序从给定路径的所有 Revit 族提取 (FamilyNameKey, RFAFilePath, RFAFileDate)，然后构建一个会在稍后导入时使用的 .xml 文件。

• 首次启动扩展程序时会创建索引文件。
• 添加新路径时，路径中的所有族都会被编入索引。此时会出现一个进度条以向您发出通知。
• 如果删除路径，则会更新索引。

注： 该机制无需使用 GTCMapping.mdb 数据库中的 Profile_Rotation 表即可导入配置文件。

使用 GTCMapping2016.mdb 中 3 张表（GTC_Profile_Conversion、Profile_Exports_Conversion、Profile_Rotation）的旧机制仍将保留，以在新机制无法映射配置文件时作为备用选项。
