使用 Advance Steel Extension for Revit，将分析结果从 Revit 项目传递到 Advance Steel 模型。
工作流程

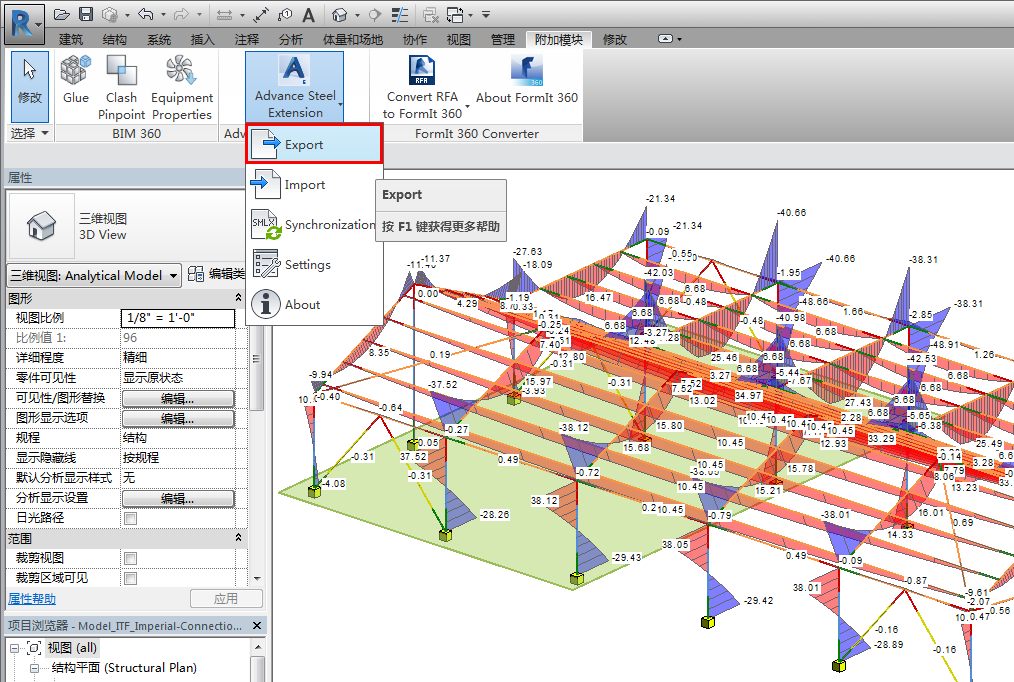

使用 .smlx 格式传递分析结果。需要从 Revit 通过 Advance Steel Extension（位于“附加模块”选项卡）使用“导出”命令来导出模型（或模型的选定部分）。

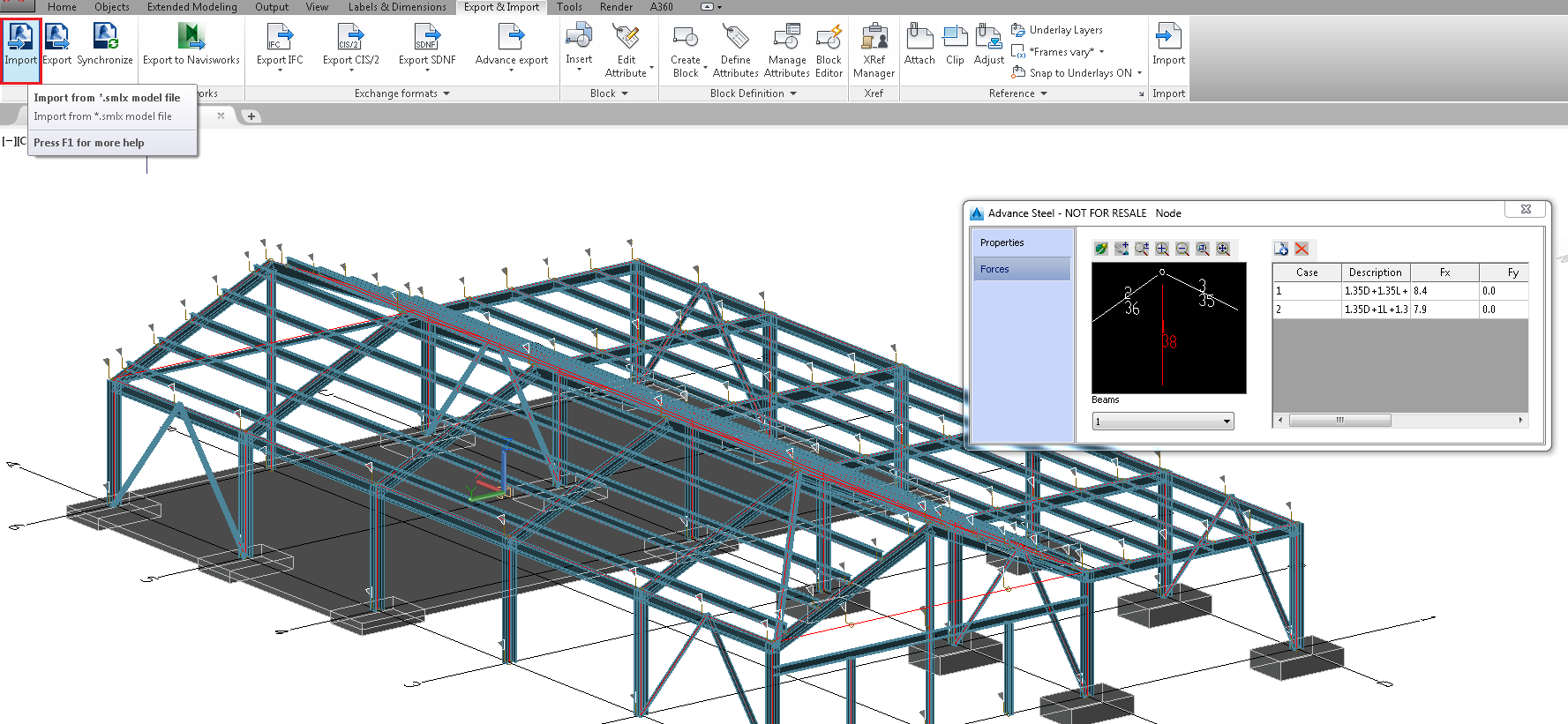

然后使用“Revit 导入”命令（位于“导出”和“导入”选项卡中）将 smlx 文件导入 Advance Steel 中。 每个必要的梁端点处都会创建分析节点，以保留 Revit 分析结果。
“Advance Steel 同步”对话框中也有分析节点。 此对话框能够找到删除节点、创建新节点或修改任何节点内分析结果值。

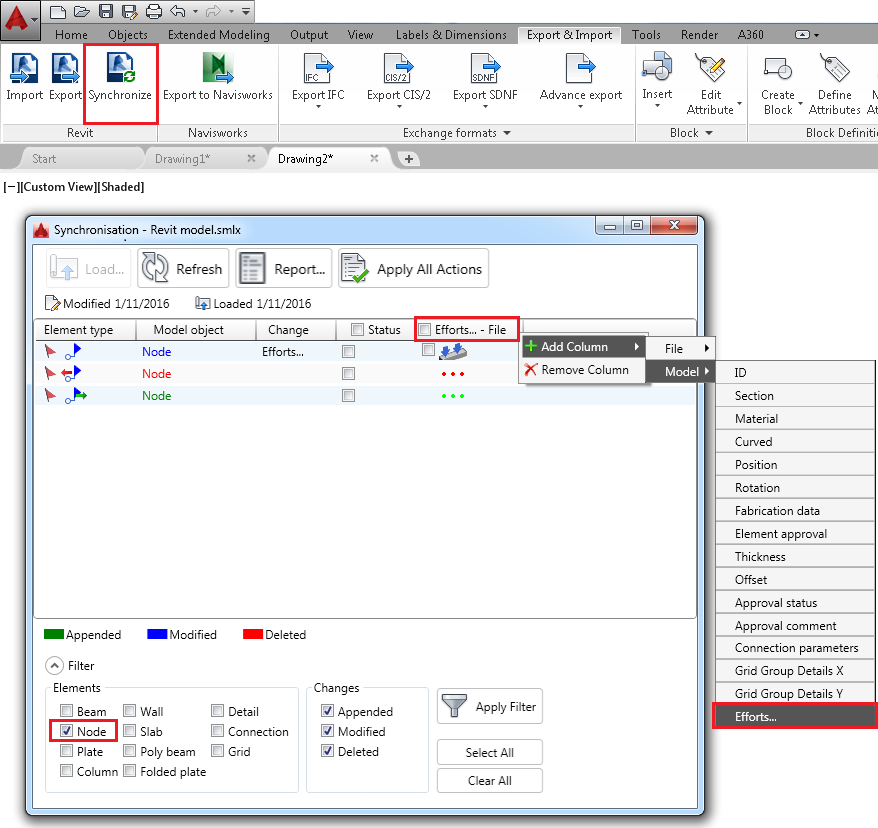

“同步”对话框具有“节点”过滤器，使用时对话框中将仅显示“节点”行。 另外还有两列，用于显示节点内部的力和力矩值（来自“文件”（smlx 文件）或“模型”）。这些列被命名为“结果 … -文件”和“结果...”，在标题上单击鼠标右键即可对其进行访问。

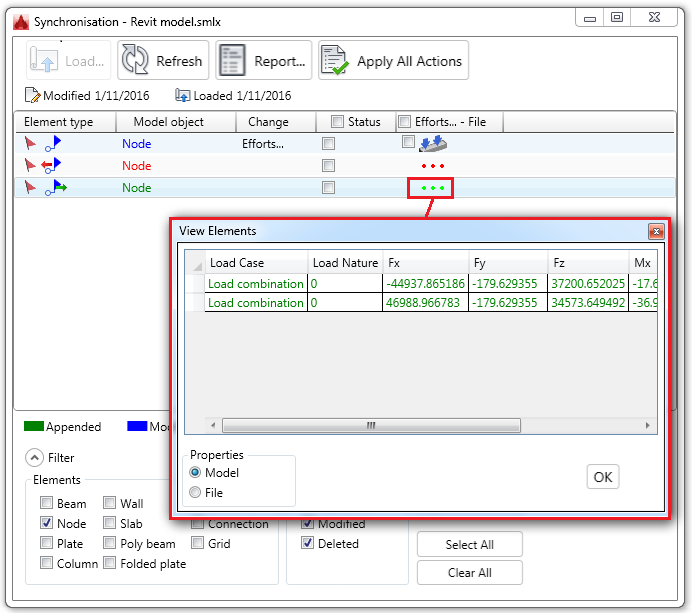

对于每个力或力矩方向，smlx 文件和模型之间的差异可以显示在单独的对话框中。通过双击每个同步行中的三点可以访问此对话框：
传递内容
只有荷载组合的分析结果是从 Revit 项目传递到 Advance Steel 中的“分析节点”。

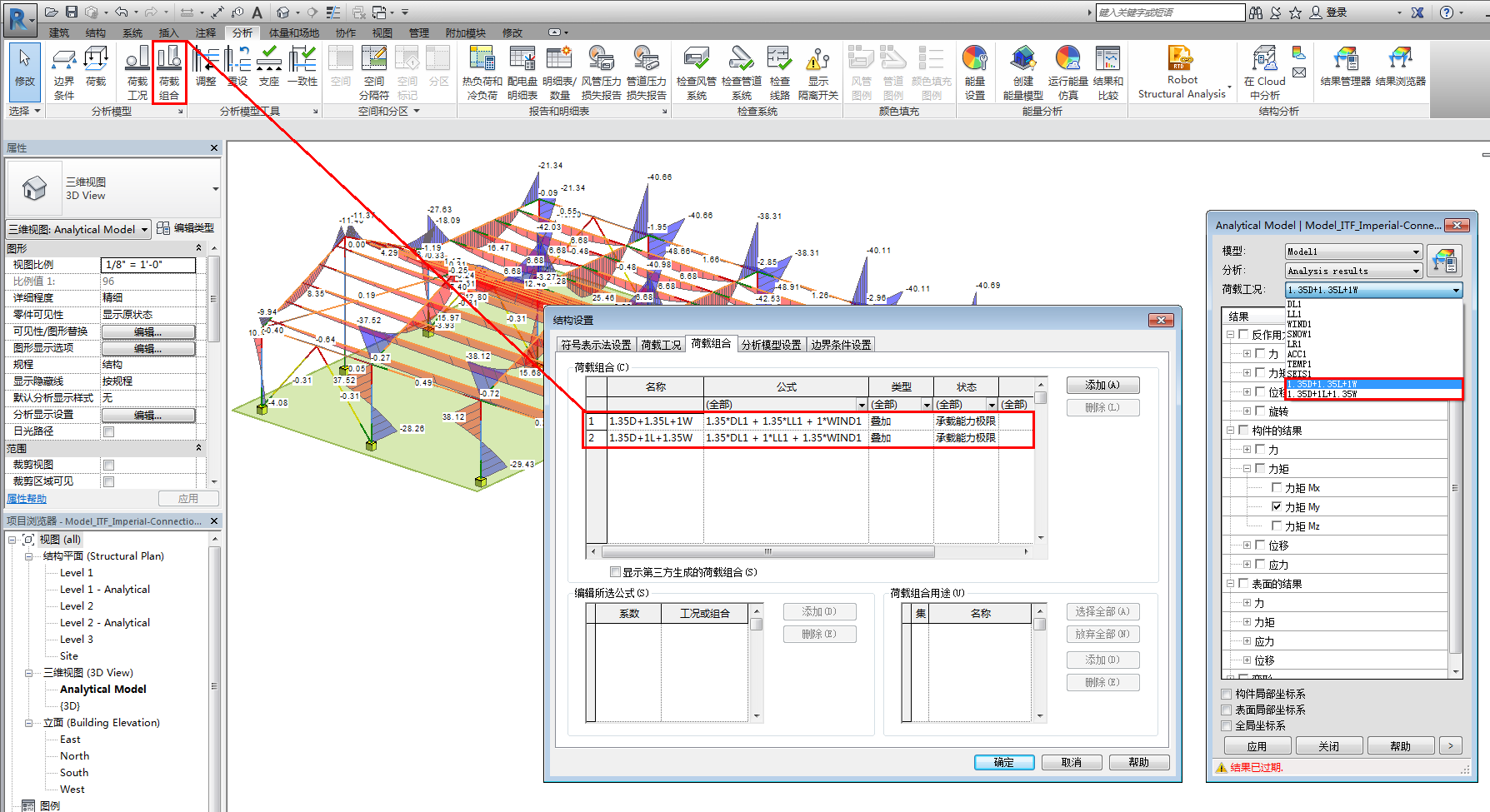

在下面的图像中，Revit 中“荷载组合”窗口只显示 2 个荷载组合情况。 Robot Structural Analysis Toolkit 为这些“2 个荷载组合”以及多个其他“载荷工况”发现分析结果。

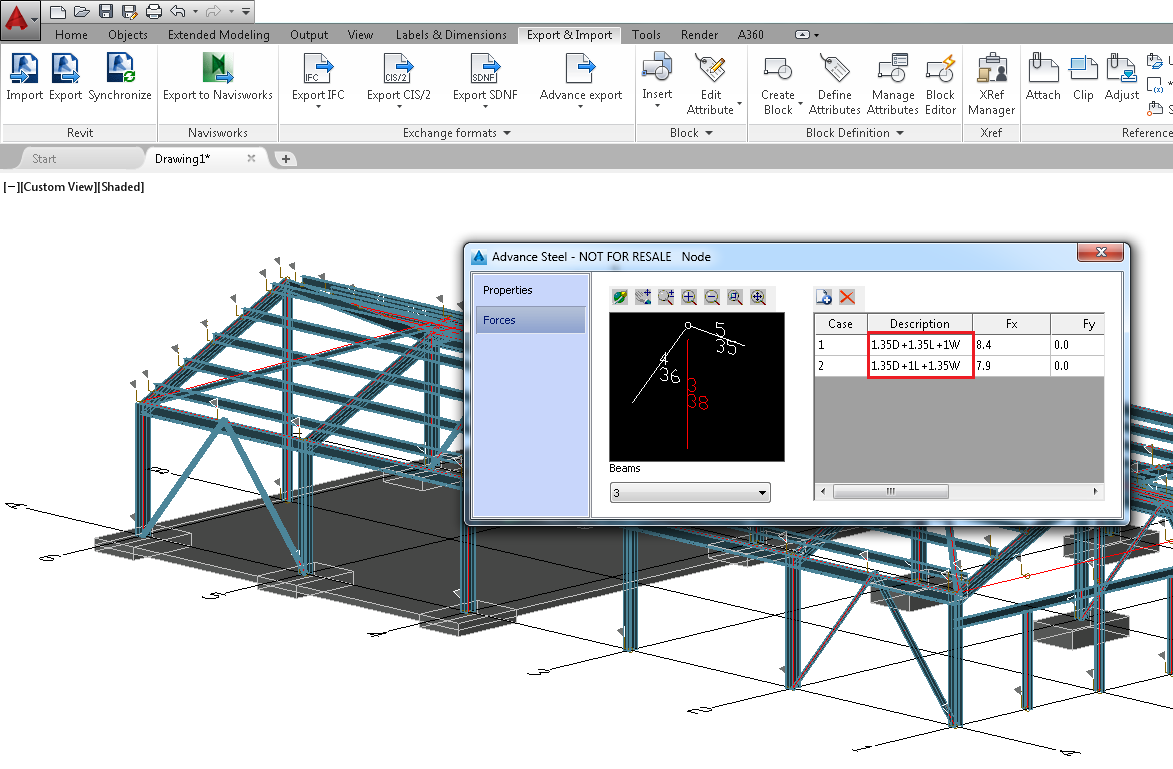

将 Revit 模型导入 Advance Steel 中。分析节点的“特性”对话框仅针对两种工况显示值，它们是 Revit 中的“荷载组合”工况。“荷载工况”不会被导入。
