可以自定义配电盘明细表的外观。 可以指定常规外观的设置，以及线路信息和负荷汇总。
- 单击“管理”选项卡
“配电盘明细表样板”
（编辑样板）。 - 在“编辑样板”对话框中，为“样板”指定一个样板，然后单击“打开”。
- 在“修改配电盘明细表样板”选项卡上，单击“设置样板选项”。
- 根据需要按以下类别设置样板选项：
常规设置
- 在左侧窗格中，选择“常规设置”。
- 指定打印的明细表的宽度（以英寸为单位）作为“总宽度”。
- 对于显示的插槽数，指定显示的插槽取决于电气设备还是设置一个常量值。 如果您根据单极断路器的最大数量选择“可变”，则插槽的数量由电气设备属性中的“最多 #1 极断路器”参数决定。 注： 如果设备上的极数超过样板指定的插槽数，则会显示警告。
- 为“在配电盘明细表中显示”指定是否显示样板的“页眉”、“负荷汇总”和“页脚”部分。
- 为“边框”指定是否显示外部边框和样板的各部分之间的边框。

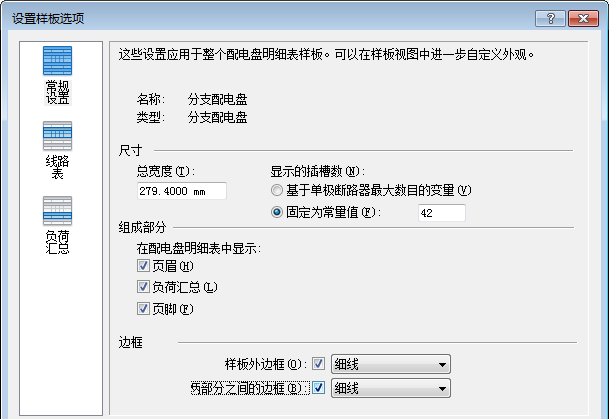

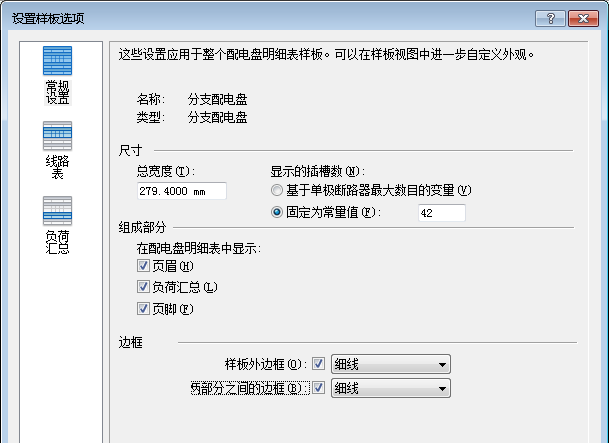

通过“常规设置”选项，您可以自定义配电盘明细表的整体外观，如宽度、零件、边界以及显示的插槽和零件的数量。 您可以在创建配电盘明细表之前或之后修改这些设置，使其符合您的规范。
线路表
- 在左侧窗格中，选择“线路表”。
- 指定列页眉文字方向。
- 指定用于显示负荷的格式。格式选项与您正在编辑的配电盘明细表样板类型（和配电盘配置）相关。配电盘配置确定可用的格式选项。
- 指定相位列的测量单位。
分支配电盘：双列，线路交叉
选择“双列，线路交叉”配电盘配置时，以下格式选项可用于分支配电盘样板类型。
按相位分类的负荷：此格式只能用于双列分支配电盘样板，每条线路都将显示在其各自的行中。
在该选项中，各线路是在单独的行中，而不是每行显示两个线路。 线路 1 在第一行中，线路 2 在第二行中，依此类推。 每个相位的负荷显示在单个列中。
多相线路显示为多行
在一行上显示多相线路的线路数
拆分列中按相位分类的负荷。默认的双列分支配电盘样板格式。每行显示两个线路，负荷值显示在被拆分成两部分的一个较大列中。 线路 1 和 2 指定给相位 A，线路 3 和 4 指定给相位 B，依此类推。
多相线路显示为多行
在一行上显示多相线路的线路数
共用列中按相位分类的负荷。 该格式只能用于双列分支配电盘。 在该选项中，与“拆分列中按相位分类的负荷”的格式（见上文）的唯一区别是：一行中两个线路的负荷是以斜线分隔的，而不是显示在不同的列中。
多行上的线路数
一行上的多相线路的线路数
镜像的相位列：该格式（只能用于双列分支配电盘）的特点是有两组相位列，每行两个线路。 线路 1 和线路 2 的负荷显示在不同的相位列中，依此类推。
多相线路显示为多行
在一行上显示多相线路的线路数
分支配电盘：双列，线路下置
这是用于建立分支配电盘线路的一种替代方法。 不是跨配电盘指定线路，而是沿着一端向下并沿着另一端向下指定线路（顶部到底部）。
选择“双列，线路下置”配电盘配置时，以下格式选项可用于分支配电盘样板类型。
按相位分类的负荷：
多相线路显示为多行
在一行上显示多相线路的线路数
拆分列中按相位分类的负荷。 该格式的特点是每行两条线路，负荷值显示在被分成两部分的一个较大列中。
多相线路显示为多行
在一行上显示多相线路的线路数
共用列中按相位分类的负荷。该格式用于双列分支配电盘，其特点是在一行中以斜线分隔方式显示两条线路的负荷。
多相线路显示为多行
在一行上显示多相线路的线路数
镜像的相位列。该格式（只能用于双列分支配电盘）的特点是有两组相位列。 每行显示两个线路，线路 1 和线路 2 的负荷显示在不同的相位列中。
多相线路显示为多行
在一行上显示多相线路的线路数
单列分支配电盘
仅每条线路的总负荷。 在此处显示的单列分支格式中，第一行为第一条线路，第二行为第二条线路。
在一行上显示多相线路的线路数
此处所示的格式显示了总负荷的子集以及该相位的负荷。
多相线路显示为多行
无负荷信息。 该格式不显示负荷信息。
在一行上显示多相线路的线路数
多相线路显示为多行
每条线路的单独相位负荷。 如果您使用的是“按相位命名线路”设置，则该格式最合适。
在一行上显示多相线路的线路数
多相线路显示为多行
开关板
对于开关板，每条线路都显示相同的数字，无论极数如何均如此。
每条线路的单独相位负荷
对于单相位配电盘，您可以隐藏或显示第三个相位对应的列
仅每条线路的总负荷
第一行为第一条线路（三极）。 第二行为第二条线路（三极）。
单相位选项不可用
无负荷信息。该格式不显示负荷信息。
- 指定用于显示多相线路对应的行的格式（仅限分支配电盘样板）。
- 对于“在一行上显示多相线路的线路数”，请指定在一行还是多行中显示电路标签。该选项仅可用于双列分支配电盘样板。
- 为“多相线路显示为多行”，指定是否将多相线路显示为多行。 该选项只能用于单列分支配电盘样板。
- 为“显示三相列，但禁用”，指定是否显示单相位配电盘的第三列，即使该列不包含数据也是如此。 请参见为单相配电盘的相位列加底纹
- 指定是以负荷 (VA) 还是以电流（安培）显示相列的值。

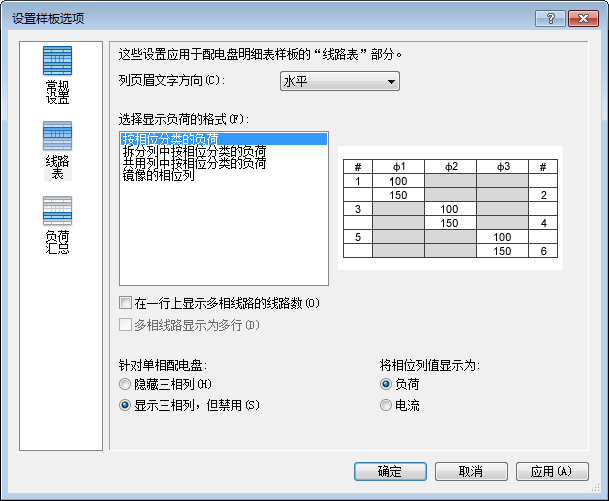

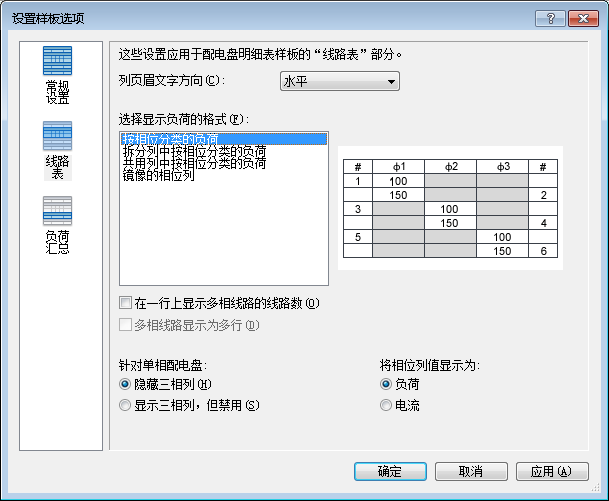

指定配电盘明细表线路信息和线路相关设置的布局。
负荷汇总
- 在左侧窗格中，选择“负荷汇总”。
- 为“列页眉文字方向”指定文字显示方式。
- 为“在配电盘明细表中显示”指定只显示连接的负荷，还是显示固定的负荷集。 选择固定集时，请使用“添加”和“删除”按钮指定要显示的负荷。
指定要在配电盘明细表中显示的负荷种类，并指定其顺序。

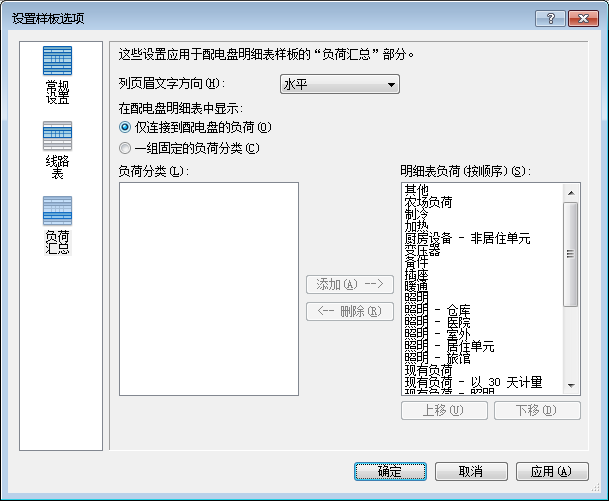

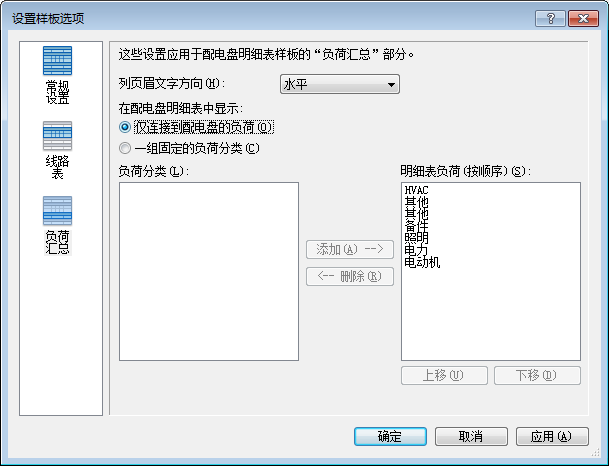

负荷汇总选项
